Erschütterungsalarm mit Piezo

Der Piezoeffekt lässt sich für eine vielzahl von Anwendungen nutzen. Hier geht es um einen ganz simplen Umbau der Car-Delay-Schaltung zu einem Schalter, der auf Erschütterung reagiert.

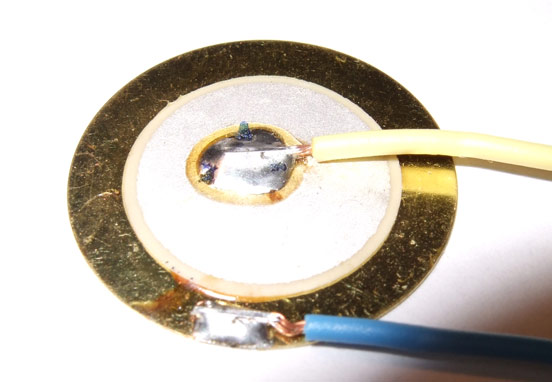

Als Erschütterungssensor kommt ein 3-4mm breiter Streifen eines herkömmlichen Piezolautsprechers (Bild links) zum Einsatz. Dieser lässt sich mit einer scharfen Schere zuschneiden, ohne den Kristall zu zersplittern.

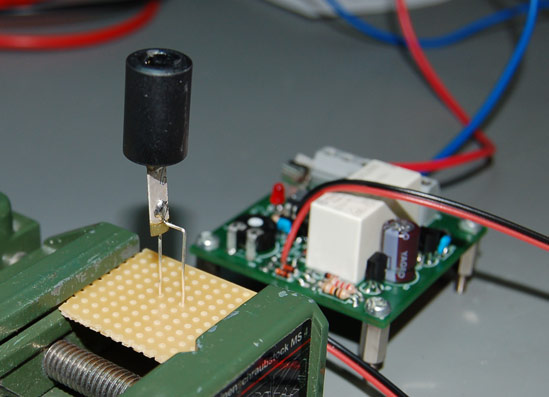

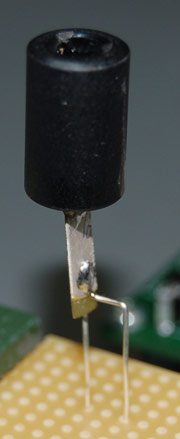

Neben den Anschlüssen wurde noch ein Gewicht angebracht, damit der Kristall sich bei Erschütterungen auch außreichend verformt und die Spannungsänderung  gut messbar ist. (Bild rechts)

Das Gewicht sollte dem Einsatzzweck angepasst werden, damit sich bei starken Erschütterungen der Sensor nicht durch das Gewicht selbst zerlegt.

Jetzt hat man einen sehr günstigen Erschütterungssensor für den Bau von z.B. Alarmanlagen oder Spielzeugen, die bei Bewegung Geräusche machen.

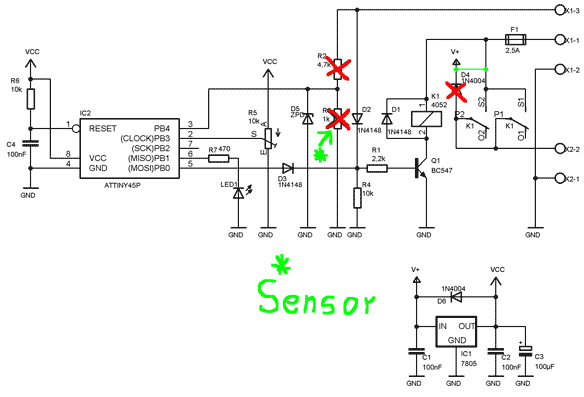

Eine Car-Delay-Platine muss nur leicht angepasst werden, um damit den Erschütterungssensor zu messen und das Relais für eine gewisse Zeit einzuschalten. Zwei Widerstände und eine Diode raus, eine Brücke und den Sensor rein ;-)


Mit dem Potentiometer lässt sich die Empfindlichkeit einstellen und so zwischen einer sehr schwachen Anregung (wie leichtes klopfen auf die Tischplatte) und einer starken Anregung wählen.




Auch die Software musste nur leicht angepasst werden. Es wird mit hilfe zweier AD-Wandler die am Potentiometer eingestellte Spannung mit der Spannung am Piezo-Streifen verglichen und ab einer bestimmten Differenz das Relais geschaltet. (Ein Programmierkabel kann man an einen IC-Sockel löten, der zwischen Platine und den Mikrocontroller gesteckt wird.)

Auch wenn die Software so schon funktioniert, ist natürlich noch Potential für Verbesserung vorhanden. Also wenn jemand lust hat, nur zu ;-)
