MegaLOL der sprechende AVR

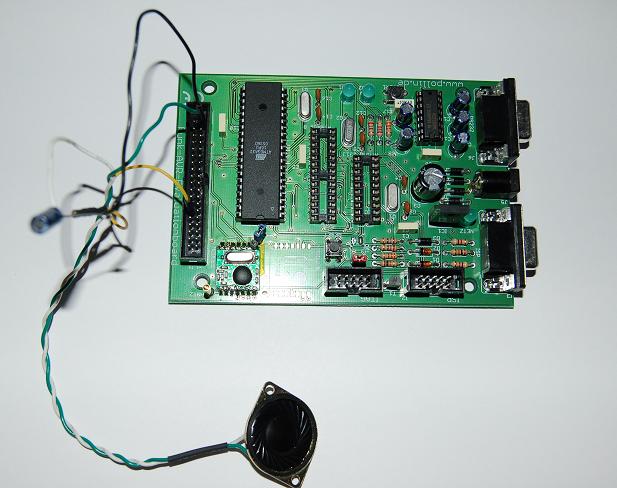

Das sinnloseste Projekt von mir was ich bisher hatte. MegaLOL der sprechende AVR. Dazu habe ich einen Lautsprecher einfach an einen Port des µC angeschlossen, genauer gesagt am OC0 wegen der PWM Erzeugung. Dabei gebe ich mit Hilfe des Timer1 immer ein neues PWM Signal auf den Ausgang. Aufgrund des geringen Speichers eines ATMega32 kommt man so auf ca. 4sec. bei einer Sampelrate von 8000Hz bei 8Bit. Ein SPI – RAM von 1MB oder sogar eine MMC/SD – Karte wäre nicht schlecht. Aber ich wollte dieses Projekt klein halten. Aufgebaut habe ich das Projekt mit dem Pollin AVR Board.

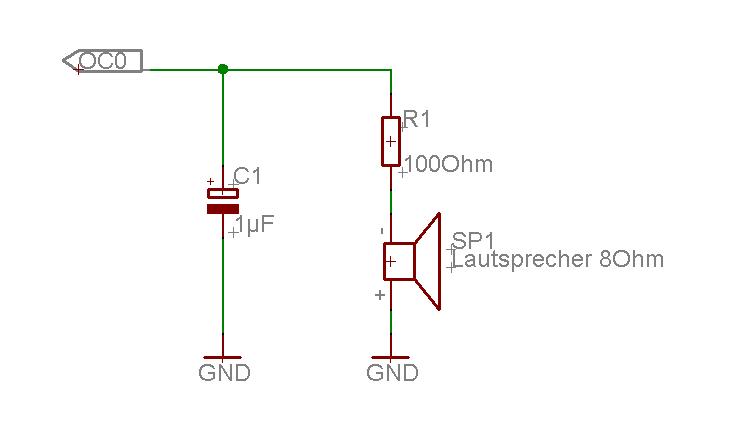

Hier der Schaltplan:
Source und Schaltplan (14.06.07)
