RFM22 / RFM22B goes AVR

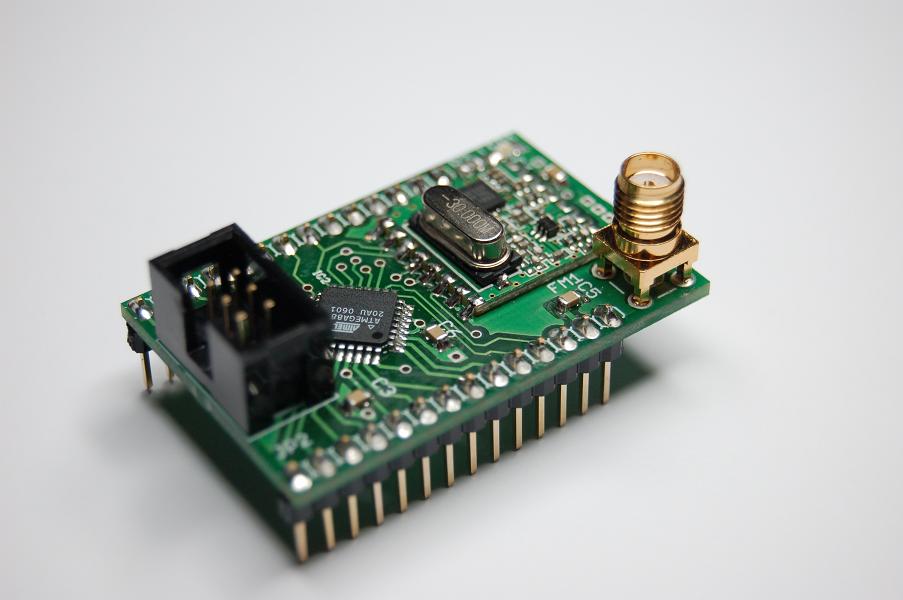

Die Funkmodule RFM22 / RFM22B der Firma Hope RF erfreuen sich großer Beliebtheit. Um den Einstieg zu erleichtern, habe ich eine kleine Platine rund um den RFM22 entwickelt. Auf dieser Platine findet einer der folgenden Prozessoren Platz, ATmega8/48/88/168 oder 328 je nach dem, wie viel Speicher man benötigt. Die Platine beherbergt auch einen 3,3V Spannungsregler, sowie wie soll es auch anders sein, das RFM 22 / RFM22B Funkmodule. Zum programmieren des Atmel AVR Prozessors wurde ein 6poliger ISP Anschluss vorgesehen. Zu guter letzt (but not least) wurden alle freien Anschlüsse des Prozessors nach außen geführt. Lediglich INT0 und ein Chip Select PIN sind dem RFM22 Module vorenthalten. Hier schon mal einige Dateien SourceCode, Eagle.lbr und das kleine Testboard zum Download.
Dateien für den RFM22 Einstieg
Layout, Schaltplan und Source Code (23.09.2011)

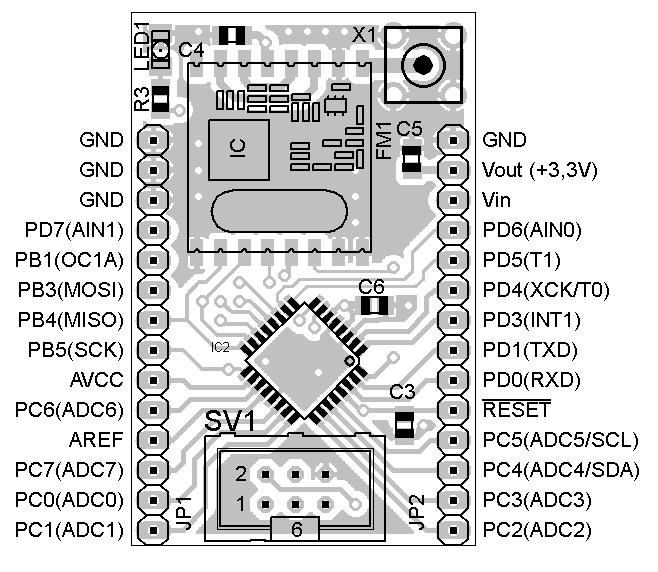

Anschlußbelegung
Wichtig!
Der Betrieb der Funkmodule darf nur in freigegebenen Frequenzbereichen mit der maximal erlaubten Sendeleistung und Sendedauer erfolgen. Genauere Informationen für Deutschland findet man hier: www.bundesnetzagentur.de

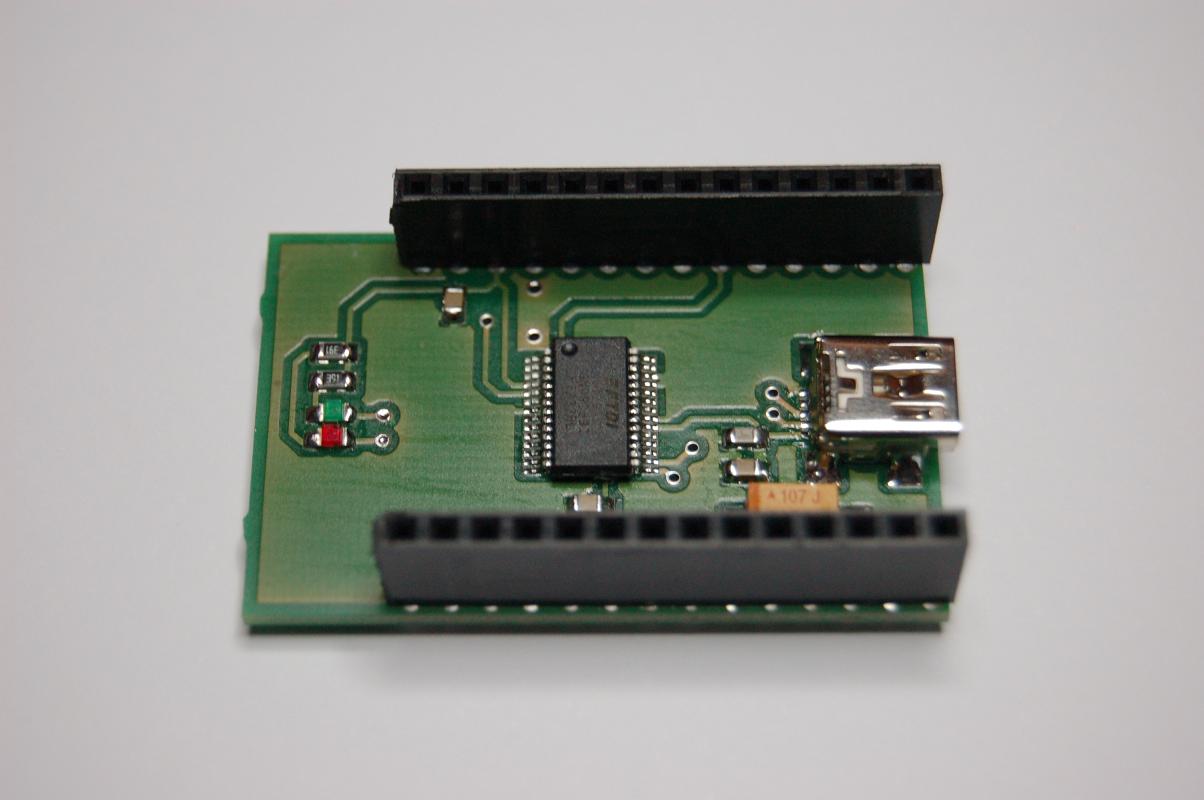

USB Adapter für AVR - RFM 22 Module
FAQ:
Warum bekomme ich keine Verbindung?
Das liegt evt. an der Toleranz des 30MHz Quarzes. Das Sendemodule RFM 868 S2 hatte bei mir eine Oszillatorfrequenz von 29,9984Mhz das Empfangsmodul RFM 868 S1 eine Frequenz von 29,9964Mhz. Ich sendete auf 869,50MHz (bzw. stellte diese Sendefrequenz ein) und musste das Empfangsmodule auf 869,56MHz einstellen.
Was ist der Unterschied zwischen RFM22 868 S1 und RFM22 868 S2?
Der Unterschied liegt nur in der Bauform des 30MHz Quarzes und somit in der Bauhöhe des RFM22 Moduls.
Welche Frequenz muss ich einstellen?
hier mal eine kleine Übersicht (ohne Gewähr)
| Subband (MHz) | Nutzung | Kanalraster | max. ERP | Duty Cycle pro Stunde |
|---|---|---|---|---|
| 868,00 - 868,60 | Allgemein | Breitband | 25 mW | < 1 % |
| 868,60 - 868,70 | Alarm | 25 kHz | 10 mW | < 0,1 % |
| 868,70 - 869,20 | Allgemein | Breitband | 25 mW | < 0,1 % |
| 869,20 - 869,30 | Alarm | 25 kHz | 10 mW | < 0,1 % |
| 869,30 - 869,40 | Offen | Offen | 10 mW | Offen |
| 869,40 - 869,65 | Allgemein | 25 kHz / Breitband | 500 mW | < 10 % |
| 869,65 - 869,70 | Alarm | 25 kHz | 25 mW | < 10 % - 100 % |
| 869,70 - 870,00 | Allgemein | Breitband | 5 mW | < 10 % - 100 % |
