Power Supply PS1

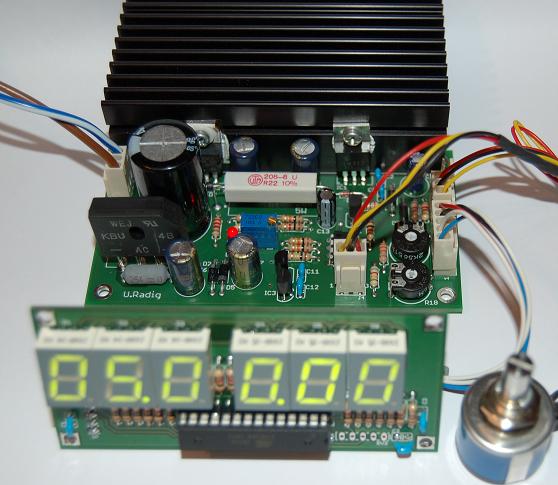

Das Power Supply PS1 ist ein kompaktes Netzteil mit einem Spannungsbereich von 0 bis ca. 24V und die Strombegrenzung hat einen Einstellbereich von 0A bis 1,5A..2A - jeweils abhängig vom verwendeten Tarfo. Die Anzeige von Strom und Spannung erfolgt über sechs 7Segment Anzeigen, welche über einen AVR ATmega8 angesteuert werden. Dabei ist die Anzeige nur optional, also nicht unbedingt erforderlich für die Funktion des Netzteils. Aber, wer will schon auf eine Anzeige verzichten ;-) Ein Vorteil dieses Netzteil ist, dass es nur eine einzige Versorgungspannung benötigt. Somit ist ein kleiner Trafo aus einem ausgeschlachteten Gerät schnell beschafft.
Zum einstellen der Spannung / des Stroms verwende ich 10Gang-Potis. Diese sind mit etwa 5€ relativ teuer, aber wer einmal die Vorzüge von Mehrgang-Potis kennen gelernt hat, möchte diese nicht missen. Natürlich können auch einfache, günstige Potentiometer verwendet werden.
Alle benötigten Files hier zum Download:
Eagle Files, Layouts, Doku und Software (26.04.2009)
FAQ
Muss ein Spannungsregler isoliert werden?
- Ja, der 7805 muß gegen den Kühlkörper isoliert werden.
Wie wird die Spannungsanzeige abgeglichen?
- Die Spannungsanzeige wird mit dem Poti R11 eingestellt.
Wie wird die Stromanzeige abgeglichen?
- An J2-2 wird ein Multimeter gegen GND angeschlossen und die Spannung mit R2 auf 0V eingestellt. An dem Ausgang darf dabei keine Last (Verbraucher) angeschlossen werden.
- In der Datei adc.c Zeile57 können eventuelle Abweichungen der Stromanzeige abgeglichen werden. (Widerstände mit einer Toleranz von 1%, ergeben eine Abweichung der Anzeige von max. ca. 10mA.)
ERRATA
30.04.09: C12 100nF muss durch einen 22µF 16V Elko ersetzt werden! Plus hierbei gegen Masse. Hier handelt es sich um die -1,25V Referenzspannung.
