Schaltungen zu AVR Atmel ATmega Mikrocontrollern von Ulrich Radig

Wie bei allen direkt am Stromnetz betriebenen Schaltungen gilt auch bei dieser, die Warnung, dass der Kontakt mit der Netzspannung lebensgefährlich sein kann!
Die Löcher in der Platine, die für die Montage vorgesehen sind, haben weniger als 6 mm Abstand von den Leiterbahnen. Deshalb müssen zur Befestigung nach den für die elektrische Sicherheit geltenden Regeln nicht metallische Schrauben (z.B. Nylon Verbinder) verwendet werden. Zu Meß-, Test- oder Reparaturzwecken müssen besondere Sicherheitsvorkehrungen getroffen werden. Die Platine speißt man dann möglichst über einen Sicherheitstrenntransformator.

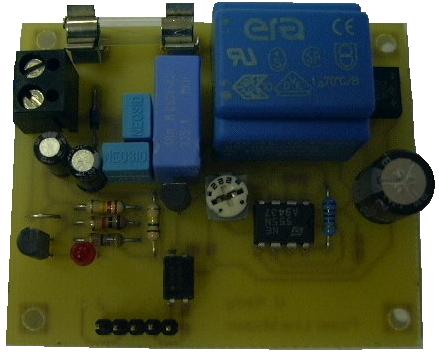

Die Schaltung dient zur Datenanbindung zweier Mikrocontroller (PIC, Atmel, usw.) über das 240V Lichtnetz. Hierbei half die Produkt Specification TDA5051 Home Automation Modem von Philips weiter, da aber das IC abgekündigt ist (nicht mehr ausgeliefert wird), wurde die Schaltung mit Hilfe von alt bewährten Bauteilen neu konzipiert. Der Kostenaufwand Platine und Bauteile ist mit ca. 14 Euro gering, des weiteren sind die Bauteile überall erhältlich, wenn nicht diese jeder Hobbybastler sogar schon sein eigen nennt. Da die Schaltung sehr einfach aufgebaut ist, sollte man keine allzu hohen Erwartungen an die Datentransferrate stellen. Aber zum Schalten von Relais und das Abfragen von Sensoren (Temperatursensoren) reicht die Geschwindigkeit alle mal. Das PLM (Power Line Modem) wird mittels Optokopplern von der µC Schaltung netzseitig getrennt. Auch der Einsatz ohne Mikrocontroller ist denkbar. Ein weiterer Anreiz wäre es die Platine komplett in SMD Technik aufzubauen, was aber in einem Versuchsstadium immer ungünstig ist. Des weiteren lassen sich nicht alle Bauteile durch SMD Technik ersetzen da diese nicht immer unbedingt die Spannungsfestigkeit aufweisen bzw. nicht so einfach zu besorgen sind. Ein Nachteil den ich nicht verschweigen will, ist das diese Schaltung nicht über mehrere Phasen hinweg arbeitet (bei einigen Consumer Produkten auch der Fall). Fazit liegt Raum1 auf der 1.Phase und Raum2 auf der 2.Phase funktioniert das PLM nicht!

Abgleich:

Der Abgleich der Schaltung gestaltet sich einfach und ist ohne jegliche Hilfsmittel möglich, einwandfreier Aufbau vorausgesetzt. Beim Aufbauen und Abgleichen des PLM ist eine LED anstelle des Empfangsoptokoppler recht hilfreich. Zum Abgleich Verbindet man beide PLMs mit dem Netz und dreht langsam am Poti des ersten PLM bis die max. Helligkeit der LED des zweiten PLM erreicht ist. Danach das ganze anders herum. Natürlich muß dabei am TX Optokoppler eine Spannung von 5V bis 12V anliegen.

Technische Daten des PLM:

Betriebsspannung : 180V bis 250V (AC)

Leistungsaufnahme : 2 bis 3 Watt bei 240V

Abmessung : ca. 55mm * 70mm

Trägerfrequenz : im Bereich von 95 bis 105 KHz
(Bauteiletoleranz abhängig)

Da auch ich nur ein Mensch und nicht frei von Fehlern bin, können auch mir noch Fehler unterlaufen sein. Die Schaltung wurde wie immer nach besten Wissen aufgebaut und getestet!

Natürlich bin ich auch bei dieser Schaltungen für Verbesserungen und Zuarbeit dankbar! In diesen Sinne gutes Gelingen und viel Spaß beim Nachbauen des PLM.

Senderoptokoppler gespeist von einen TTL Funktionsgenerator mit 60Hz Pegel.

Bild ist vom Empfängeroptokoppler: 60Hz Ausgang 1Volts/Div bei einer Leitung von 60m

Senderoptokoppler gespeist von einen TTL Funktionsgenerator mit 200Hz Pegel.

Bild ist vom Empfängeroptokoppler: 200Hz Ausgang 1Volts/Div be
