8Bit µC GraKa


Einfache Grafikkarte für µC

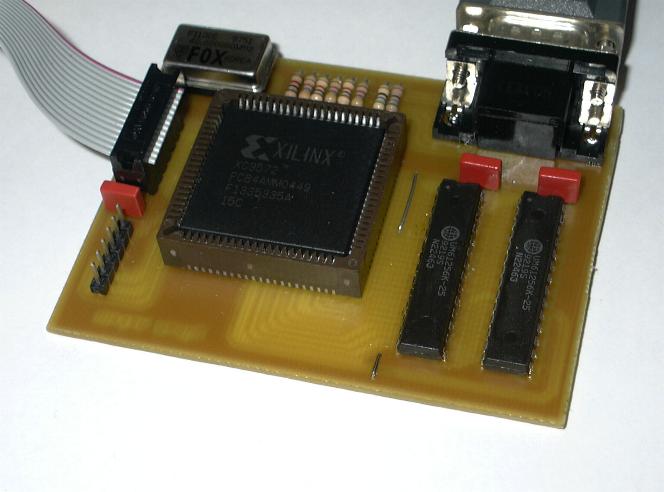

Aufgebaut wurde diese mit 3 ICs: Einem CPLD von Xilinx XC9572PC84 und zwei Cache-Bausteinen aus einem alten Mainboard. Der SRAM Chip CY7C199-15 aus meinem Onlineshop funktioniert natürlich auch.

Die Grafikkarte hat eine Auflösung von 256x256 Pixel und 64 Farben (Monitor Modus 640x480 mit 60Hz bei einen Quarzosc. von 32Mhz oder 640x480 mit 75Hz bei einen Quarzosc. von 40Mhz). Den Programmier-Adapter für den Xilinx findet ihr unter Xilinx BaseKit. Die Software Webpack gibt es auf der HomePage von Xilinx Gratis! Die Grafikkarte hat mich keine 10€ gekostet. Der CPLD kann auch durch den größeren XC95108PC84-15 ausgetauscht werden.

Hier alle Files für das Projekt. Eagle, Xilinx Webpack Projekt und ein kleines Testprogramm für den Atmel.

8Bit Grafikkarte für µC für WebPack 6.2 (07.03.05)

8Bit Grafikkarte für µC für WebPack 8.2 (04.10.06)

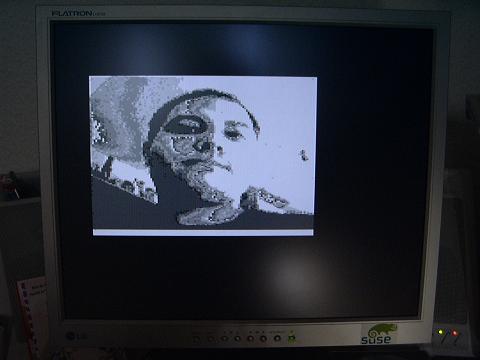

Bild einer GameBoy Camera

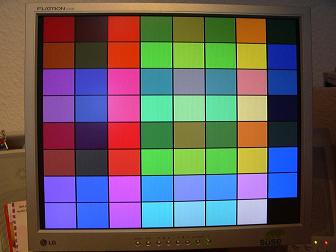

Die Farbpalette der Grafikkarte

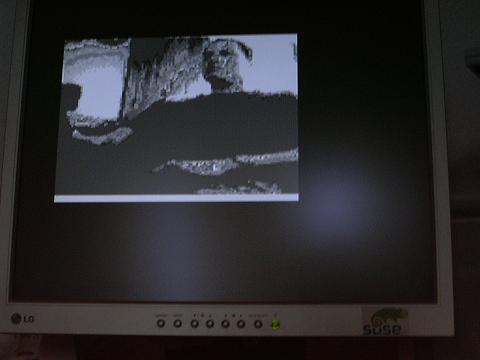

Bild einer GameBoy Camera

SourceCode für AVR in Verbindung mit Grafikkarte und GameBoy Camera(15.03.05)
