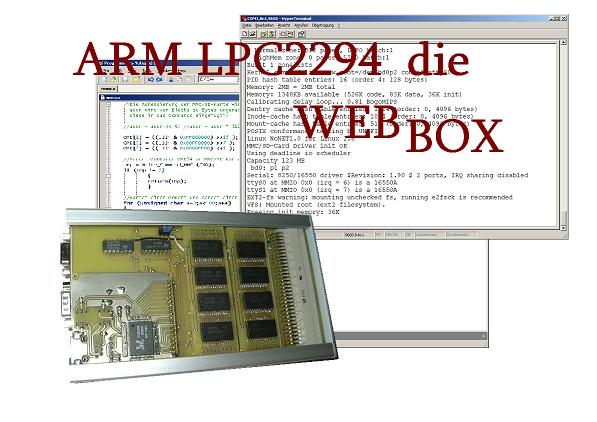

ARM WebBox
|
|
||
| Technische Daten: | ||
| - 2 oder 4MB SRAM (8/16Bit) | ||
| - Prozessor Philips LPC22xx mit 60 MHz | ||
|
- MMC/SD - Card Connector (Software wird von MMC/SD Karte gebootet) |
||
| - 2 Serielle Schnitstellen (1Sub D-Buchse und 3pol. Pfostenfeldstecker) | ||
| - Netzwerkkarte 10Mbit RTL8019 | ||
| - Betriebssystem zur Zeit µClinux | ||
| Der uClinux Webserver beseht aus zwei Hauptkomponenten. | ||
 |

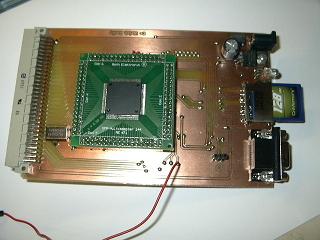

Mainboard mit Prozessor, Spannungsversorgung, MMC/SD-Card und seriellen Schnitstellen.
|
|
| Hier sind alle Eagle Files: | ||
|
Eagle Files WebBox (22.07.2005)
|
||
| Hier der Bootloader SourceCode für die 4MB Version 16Bit Speicher zugriff mit .HEX File | ||
| Bootloader Source Code and Hex File (22.07.2005) | ||
 |

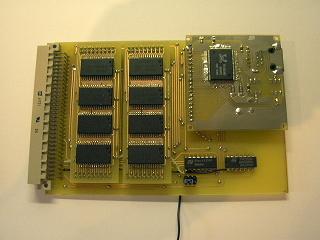

Expansionscard mit 2 Speicherbänken (4MB/16Bit) und der Netzwerkkarte RTL8019. | |
|
Die Prozessoradapterplatine und den Speicher gibt es bei Reichelt: Prozessoradapterplatine: QFP Multiadapter 144 (RE 471 EP) Speicher: 628512-55 M im SOP-32 Gehäuse Einen ARM LPC 2214 gibt es bei Segor |
||
 |

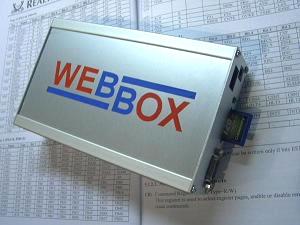

Hier die fertige WebBox!! | |
| Zum Schluß noch die Treiber für die Netzwerkkarte und für die MMC/SD - Karte damit diese vom uClinux aus angesprochen werden können. | ||
| Source Code für uClinux RTL8019 und MMC/SD - Karte (28.07.2005) | ||
|
Damit man die Webbox schnell testen kann habe ich noch ein 3MByte großes FileImage der MMC/SD Karte erstellt. Dieses kann auf eine min. 128MB große MMC/SD Karte kopiert werden. Unter Linux wird dazu erst das Image entpackt (gzip -d mmc128mb.img.gz) danach wird das image mit "dd if=mmc128mb.img of=/dev/...." auf die MMC/SD Karte kopiert. Nun sollte die Webbox mit Linux laufen. |
||
| MMC/SD Karten Image min. 128MB (20.08.2005) | ||
