Data View

Data View

Testboard ATmega88

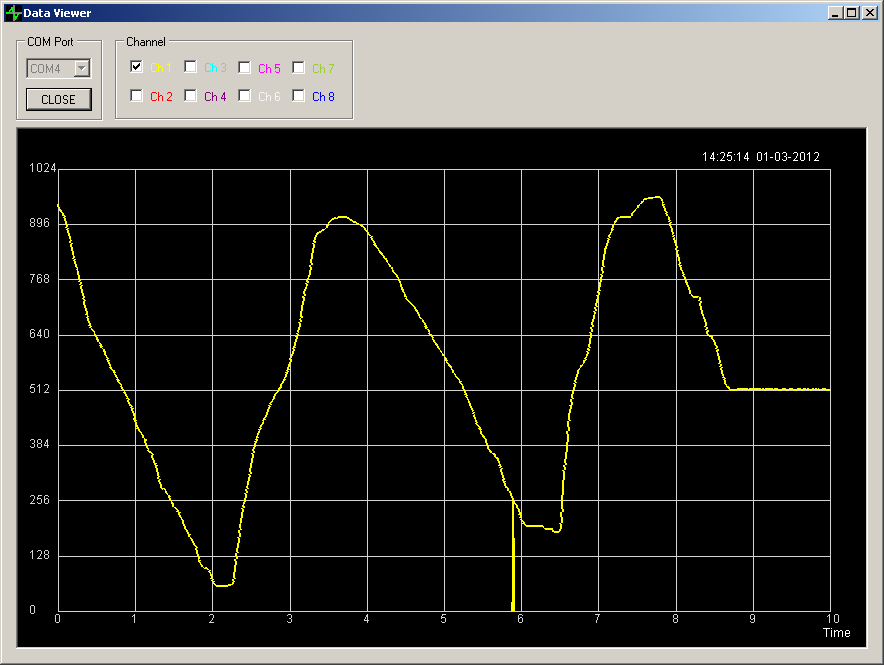

Data View ist ein kleines Tool mit dessen Hilfe man sich die Eingangsspannung an den 6/8 ADC Anschlüssen des Experimentierboard V1 ATmega88 betrachten kann. Das klappt natürlich auch mit jeden anderen Prozessor der AVR Serie mit Serieller Verbindung (USB RS232 Wandler) zum PC.

Das betrachten der Spannungen mit zeitlichen Verlauf hilft natürlich auch beim experimentieren mit Operationsverstärkern und anderen Schaltungen, insgesamt können 6/8 Kanäle betrachtet werden. Der ATmega8/88/168/328 im DIP Gehäuse hat leider nur 6 AD Anschlüsse. Die Eingangsspannung des Experimentierboard liegt bei 0 – 5V DC ohne Spannungsteiler. Andere Spannungsbereiche sind natürlich mit Spannungsteiler möglich.

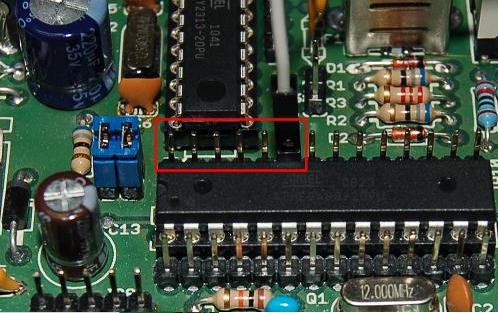

Beim Experimentierboard benötigt man noch einen Kondensator 100nF am AREF Pin gegen Masse!

Dateien

Layout, Source Code uvm. (03.01.2012)
