ESP32 WLAN RDM DMX NODE (Art-Net Node)

ProjektseiteAktualisiert am 20.11.2026

ESP32-S3 | ART-NET | sACN | DMX | RDM

ESP32 WLAN DMX Node

Ein kompakter WLAN-DMX-Node mit Art-Net und sACN: Er empfängt Netzwerkdaten über WLAN und gibt sie als DMX512 aus. Mit Firmware v2.17 funktioniert auch die Gegenrichtung: DMX empfangen und über WLAN ins Netzwerk senden. Im DMX-Ausgangsbetrieb stehen zusätzlich RDM-Funktionen über Art-Net zur Verfügung.

512
DMX-Kanäle
v2.15
Stable
v2.17
Mit DMX Input

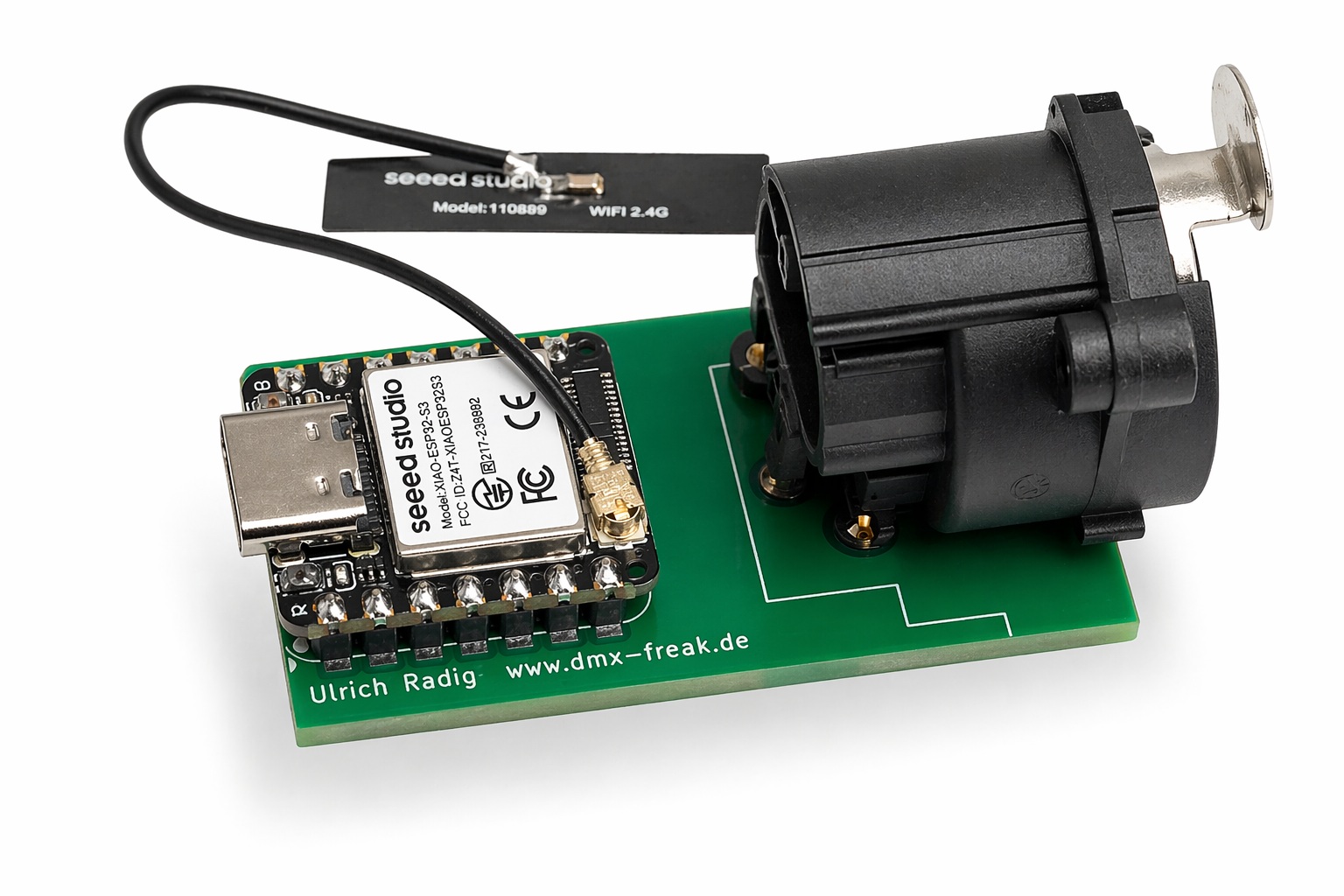

ESP32 WLAN DMX RDM Node mit Art-Net und sACN

KOMPAKT UND FLEXIBEL

DMX über WLAN - wahlweise als Eingang oder Ausgang

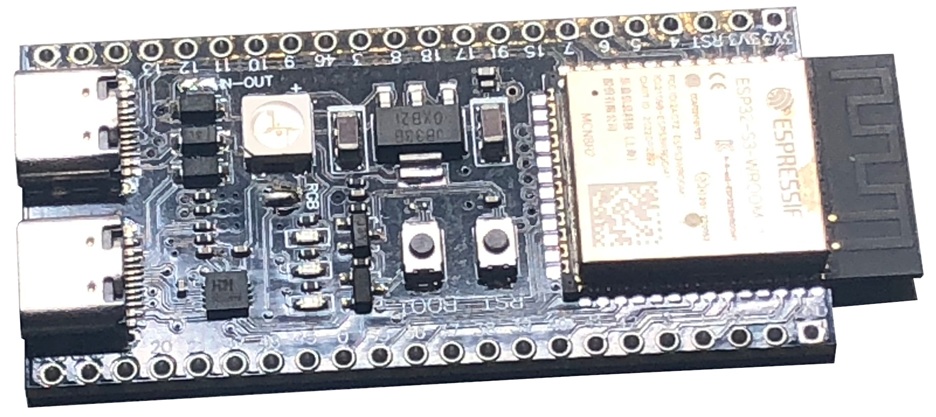

Der ESP32-S3 mit Dual-Core-Prozessor und integriertem WLAN benötigt keine zusätzliche Netzwerkschnittstelle. Betriebsart, Universum und Netzwerkeinstellungen werden bequem über die Weboberfläche konfiguriert. Auch Firmware-Updates sind direkt im Browser möglich.

Art-Net und sACN

Empfang von Art-Net oder sACN/E1.31 über WLAN und Ausgabe eines DMX-Universums mit bis zu 512 Kanälen.

DMX Input ab v2.17

DMX-Signale über XLR empfangen und ins Netzwerk senden: Art-Net mit einstellbarer Ziel-IP oder Broadcast, sACN per Multicast.

RDM-Unterstützung

RDM Forward und Discovery im DMX-Ausgangsbetrieb über Art-Net. Im DMX-Eingangsmodus ist RDM deaktiviert.

ZWEI NODES - EINE DRAHTLOSE DMX-STRECKE

DMX-WLAN-Brücke

Mit zwei Nodes lässt sich eine DMX-Strecke über WLAN überbrücken. Der erste Node arbeitet als DMX-Eingang und sendet die Kanalwerte über Art-Net oder sACN. Der zweite Node empfängt diese Daten und gibt sie wieder als DMX aus.

1. DMX einspeisen

Das DMX-Pult mit dem ersten Node verbinden und dort mit Firmware v2.17 den DMX-Eingangsmodus auswählen. Je nach Steckverbindung ist ein passendes XLR-Adapterkabel erforderlich.

2. Über WLAN übertragen

Beide Nodes mit demselben Netzwerk verbinden und auf dasselbe Protokoll und Universum einstellen. Bei Art-Net-Unicast die IP-Adresse des zweiten Nodes als Ziel eintragen.

3. DMX ausgeben

Den zweiten Node im DMX-Ausgangsmodus betreiben und die DMX-Geräte anschließen. RDM wird über diese Brücke nicht übertragen.

DMX-Pult > Node 1: DMX-Eingang > WLAN > Node 2: DMX-Ausgang > DMX-Geräte

Für die Brücke werden zwei Nodes benötigt. Jeder Node arbeitet entweder als DMX-Eingang oder als DMX-Ausgang, nicht gleichzeitig in beide Richtungen.

TECHNISCHE DATEN

Funktionen im Überblick

  • ESP32-S3 mit Xtensa LX7 Dual-Core-Prozessor
  • WLAN IEEE 802.11 b/g/n, 2,4 GHz
  • Art-Net über UDP-Port 6454
  • sACN/E1.31 über UDP-Port 5568
  • 1 DMX-Universum mit bis zu 512 Kanälen
  • DMX-Ausgang oder alternativ DMX-Eingang ab Firmware v2.17
  • DMX-Eingang zu Art-Net: einstellbare Ziel-IP oder Broadcast
  • DMX-Eingang zu sACN: Multicast
  • RS485 Half-Duplex-Schnittstelle
  • RDM Forward und Discovery im Ausgangsbetrieb über Art-Net
  • Weboberfläche zur Konfiguration
  • Firmware-Installation direkt im Browser
  • Automatische Wiederverbindung mit dem gespeicherten WLAN
  • 5 V Versorgung über USB-C, mindestens 500 mA

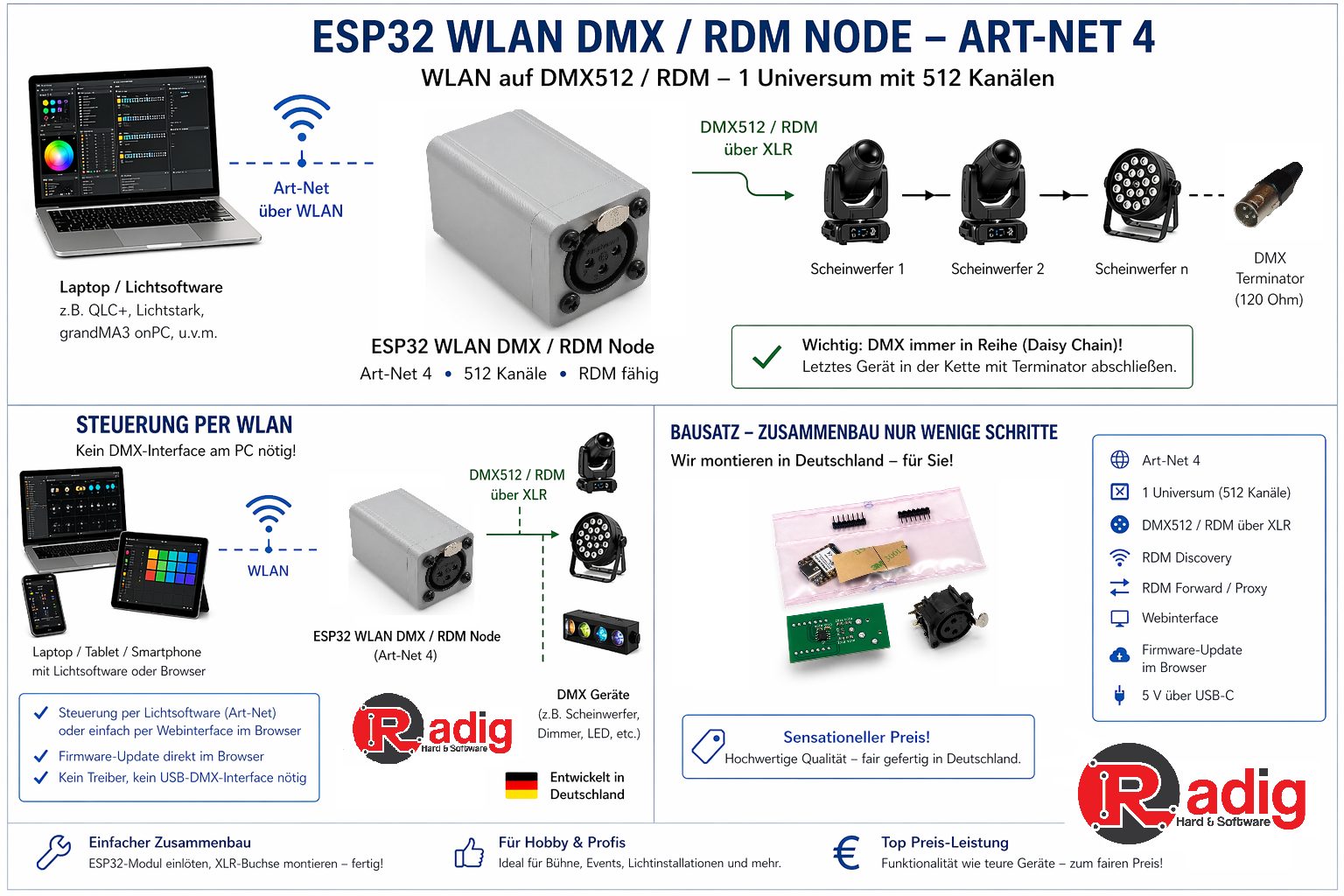

Funktionsübersicht des ESP32 WLAN DMX Node

FIRMWARE & DOKUMENTATION

Alles für Aufbau und Inbetriebnahme

Im Web-Installer stehen zwei Firmware-Versionen zur Auswahl:

v2.15 - Stable

Bewährte Version für den Netzwerk-zu-DMX-Ausgangsbetrieb mit Art-Net, sACN und RDM-Funktionen über Art-Net.

v2.17 - mit DMX Input

Zusätzlich DMX-Eingang mit Art-Net- oder sACN-Ausgabe. Außerdem Fehlerkorrekturen beim RDM-Antwortempfang und bei der Aktualisierung der Kanalwerte in der Weboberfläche.

Die Firmware lässt sich direkt im Browser über USB installieren, ohne Entwicklungsumgebung. Der Installer und seine Bibliotheken werden vollständig von unserem Server bereitgestellt.

Den USB-Installer in Chrome oder Edge öffnen. Die Weboberfläche des Nodes wird anschließend über http:// und die jeweilige Node-IP aufgerufen.

Art-Net Art-Net (TM) Designed by and Copyright Artistic Licence Holdings Ltd.
