DMX Mini Pixel Controller für digitale LED Strips
Leiterplatte ist nun Onlineshop erhältlich!

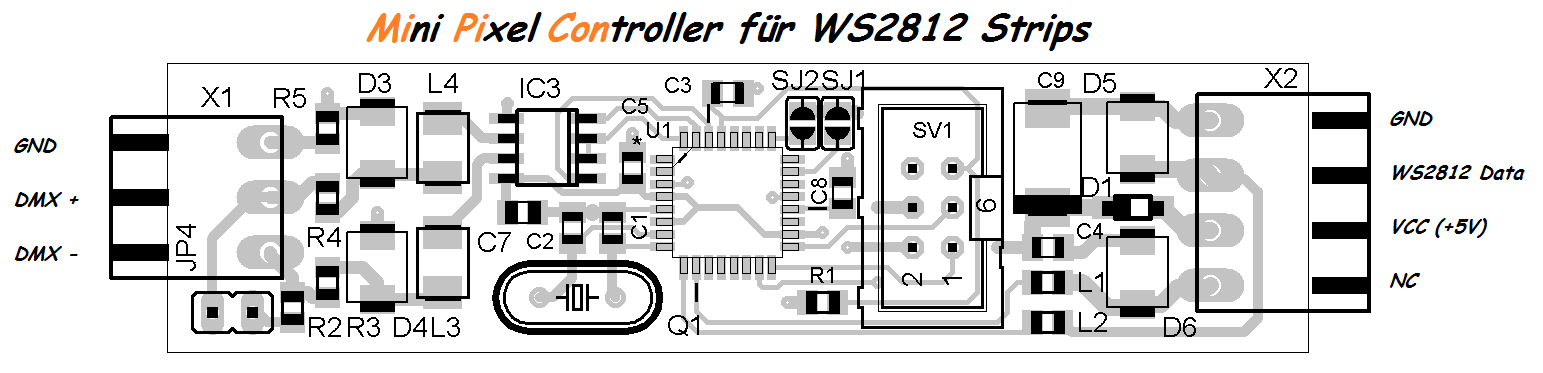

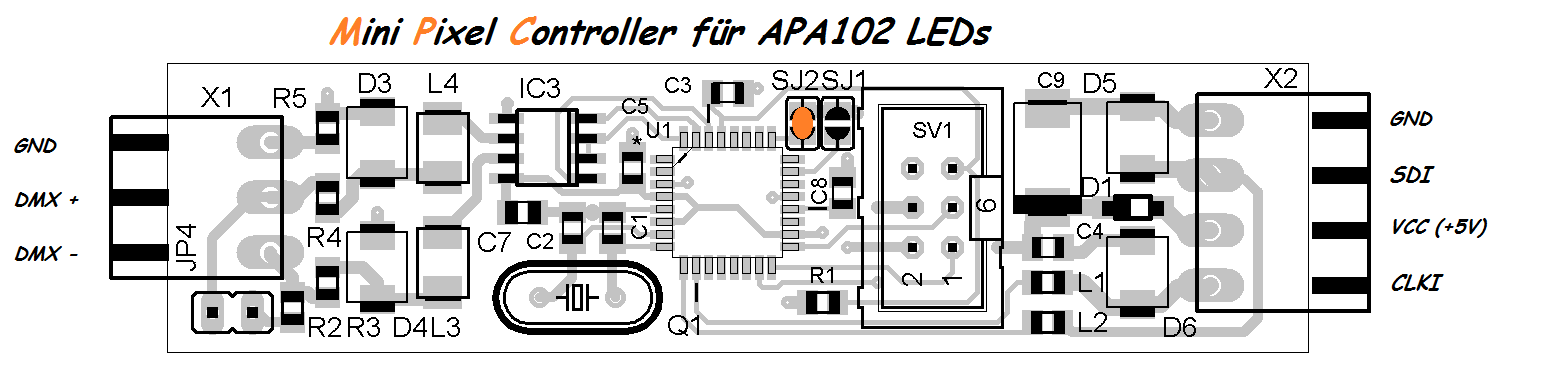

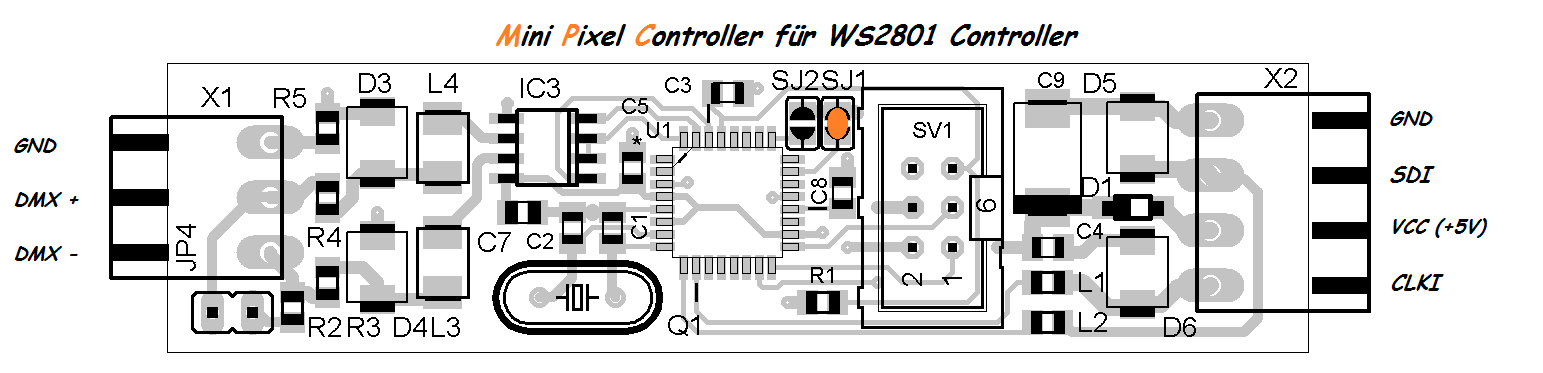

Mini Pixel Controller für die Ansteuerung von 169 RGB LEDs oder 128 RGBW LEDs vom Typ APS102 / APA104 / WS2801 / WS2811 / WS2812 / WS2812B / SK6812 oder kompatible digital LEDs über das DMX Protokoll. 169 RGB LEDs ergeben dabei eine Matrix von 13 x 13 LEDs.
Die Adressierung beginnt bei der DMX Adresse 1, schließt man nun 10 RGB LEDs an den Controller an, können diese mit der Adresse 1 - 30 angesprochen werden. Weitere DMX Devices können somit ab der Adresse 30 dann angesprochen werden. Bei 100 angeschlossenen RGB LEDs kann ein anderes DMX Device ab Adresse 300 angesprochen werden usw.
Dateien
SourceCode, Layout usw. (18.06.2018)
