DMX 4 Kanal Splitter Booster

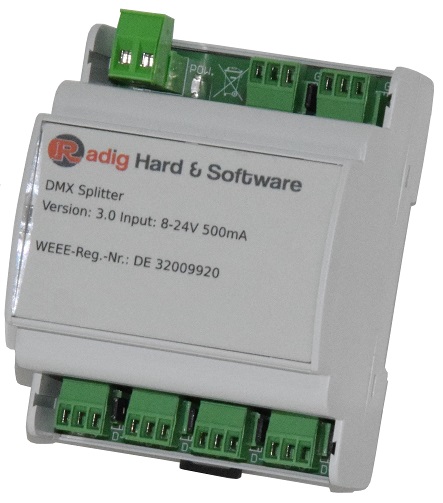

DMX Splitter Booster

DMX Splitter ist im Onlineshop erhältlich!

Mal wieder ein kleines DMX Projekt, also für Personen die aus der Unterhaltungsbranche kommen, oder einfach nur Spaß am Licht haben. Dieses mal einen keinen DMX Splitter/Booster mit Optoelektronisch getrennten Ausgängen! Das DMX Signal wird empfangen und an vier Ausgängen neu aufbereitet ausgegeben. Viele DMX Splitter/Booster haben oft nur eine einfache galvanische Trennung zwischen Eingang und Ausgang hier ist jeder Ausgang galvanisch getrennt. Booster kommen zum Einsatz wenn mehr als 31 Geräte an einen DMX Bus angeschlossen werden sollen. Aber auch eine Sternverteilung und zur Störsicherheit werden gerne DMX Splitter eingesetzt. Die Herstellung der Leiterplatte sollte keine Probleme bereiten, das Layout habe ich wie so oft einseitig gehalten.  Das Projekt kommt ohne Mikrocontroller und Schnick Schnack aus, welches keiner weiteren Erklärung bedarf. Solltet Ihr dennoch Fragen haben, beantworte ich diese im Forum gerne.

Technische Daten:
- Spannungsversorgung über nur ein Netzteil (7-24Volt 500mA)
- Galvanische Trennung von allen vier DMX-Anschlüssen
- kompakte Bauweise
- Gewicht 58g



Dateien Download:

Layout, Doku (27.02.2021)



Im Download befindet sich ein STL File, für den 3D Drucker. Mit diesem File können zwei passende Seitenteile gedruckt werden. In Verbindung mit einem 80x30x3mm Alu Rechteckrohr mit einer Länge von 100mm habt Ihr ein passendes Gehäuse.

Splitter Gehäuse
