Flimmerfreie Dimmung
1 kHz PWM-Frequenz und 16-Bit-Auflösung für weiche Helligkeitsverläufe.
Technisches Projekt & Dokumentation
DMX RDM RGBW LED Strip Controller
DMX512 · RDM · 4-KANAL PWM

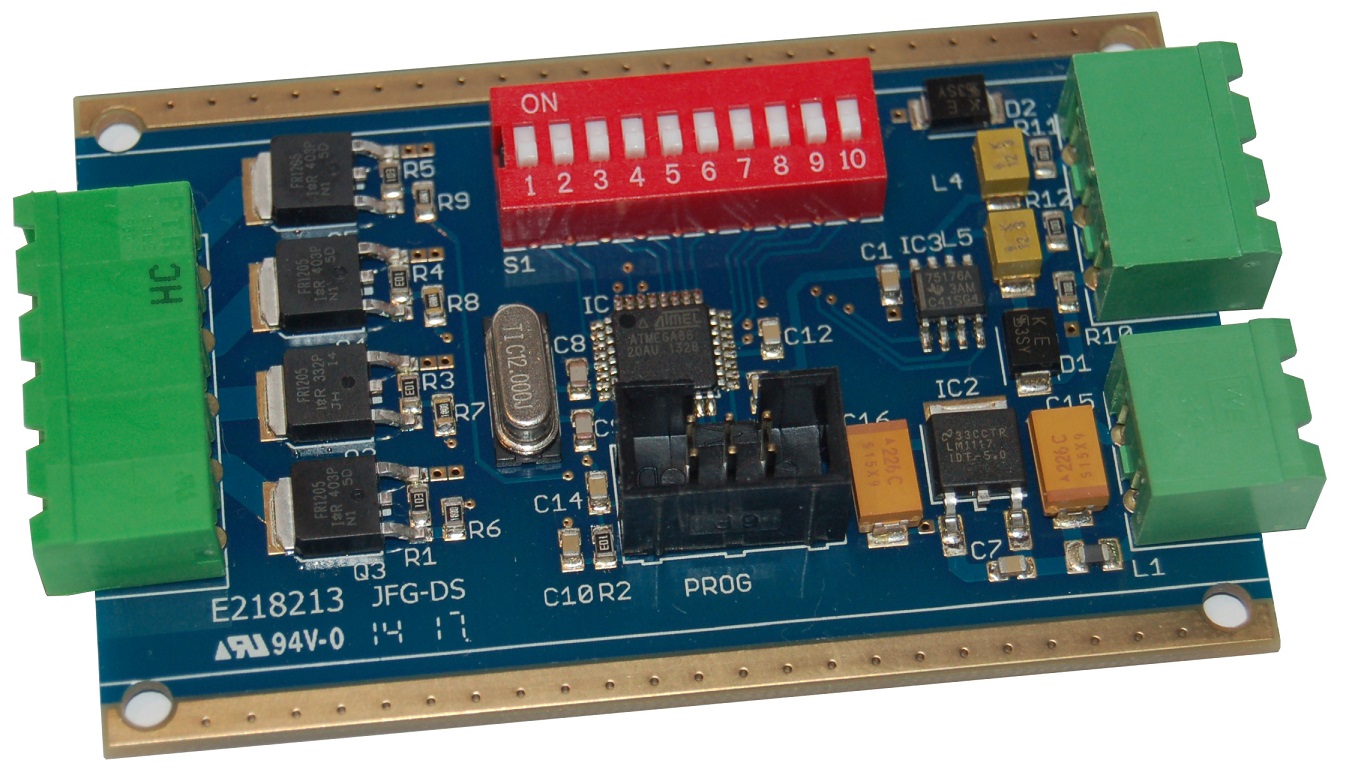

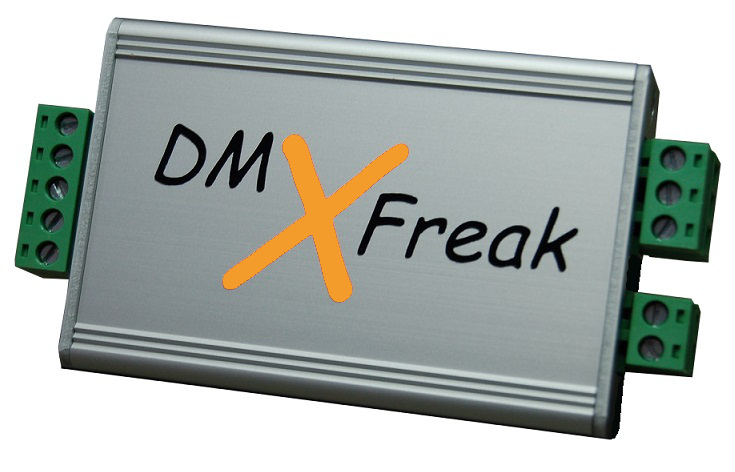

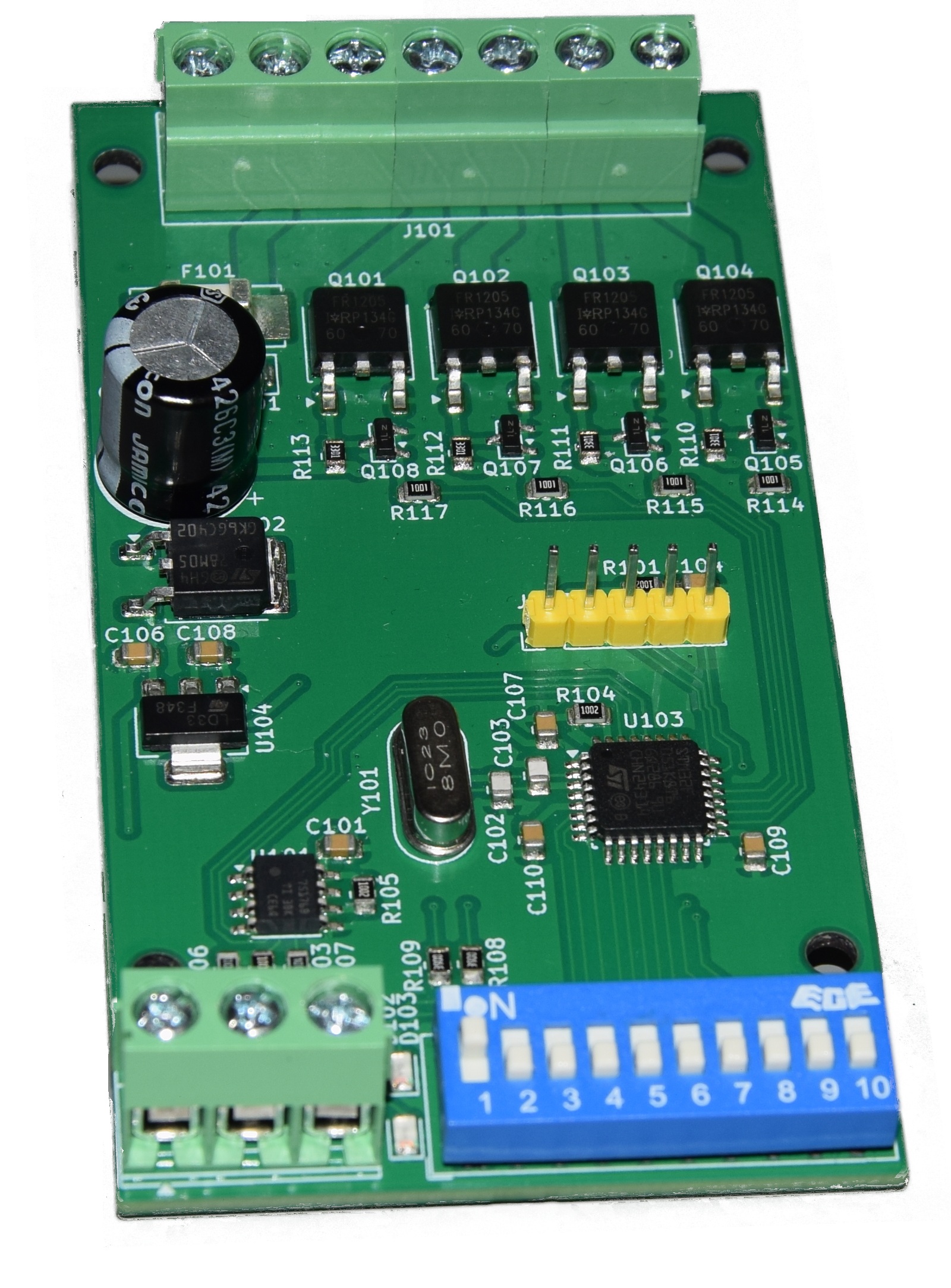

DMX RDM RGBW Controller
Leistungsstarke und flimmerfreie Steuerung für RGBW-LED-Strips mit gemeinsamer Anode – vier Kanäle mit jeweils bis zu 4 A.
4 × 4 AAusgänge16 BitPWM-AuflösungDMX + RDMAdressierung
PROFESSIONELLE RGBW-STEUERUNG
Saubere Dimmung und hohe Leistungsreserve
Der Controller ist für LED-Strips mit gemeinsamer Anode ausgelegt und schaltet die Kanäle zuverlässig über Low-Side-Ausgänge auf Masse.
RDM-Komfort
DMX-Adresse per DIP-Schalter oder bequem über RDM einstellen.
Für hohe Lasten
Bis zu 4 A je Kanal bei 12 V und maximal 24 V Betriebsspannung.
VORTEILE & HIGHLIGHTS
Ehrliche Technik für echte Anwendungen
- Vier DMX-Kanäle und vier PWM-Ausgänge
- Status-LEDs für Power und DMX
- Selbsttest beim Einschalten
- Gemeinsame Anode, Low-Side schaltend
- DMX512 und RDM
- Nur für den Innenbereich
Technische Daten
- Kanäle
- 4
- Strom
- max. 4 A je Kanal
- Versorgung
- 12 V, maximal 24 V DC
- PWM
- 1 kHz, 16 Bit
- Protokolle
- DMX512, RDM
- LED-Typ
- Gemeinsame Anode (+)
EINSATZBEREICHE
Für Lichtprojekte mit klassischen RGBW-Strips
RGBW-LED-StripsBühnenbeleuchtungArchitekturlichtEffektbeleuchtungModellbauSonderlösungen
DATEIEN
Bilder und Dokumentation
Unterlagen für Planung, Anschluss und Inbetriebnahme stehen als ZIP-Paket bereit.
Bilder & Doku herunterladen
