Quad Net Node

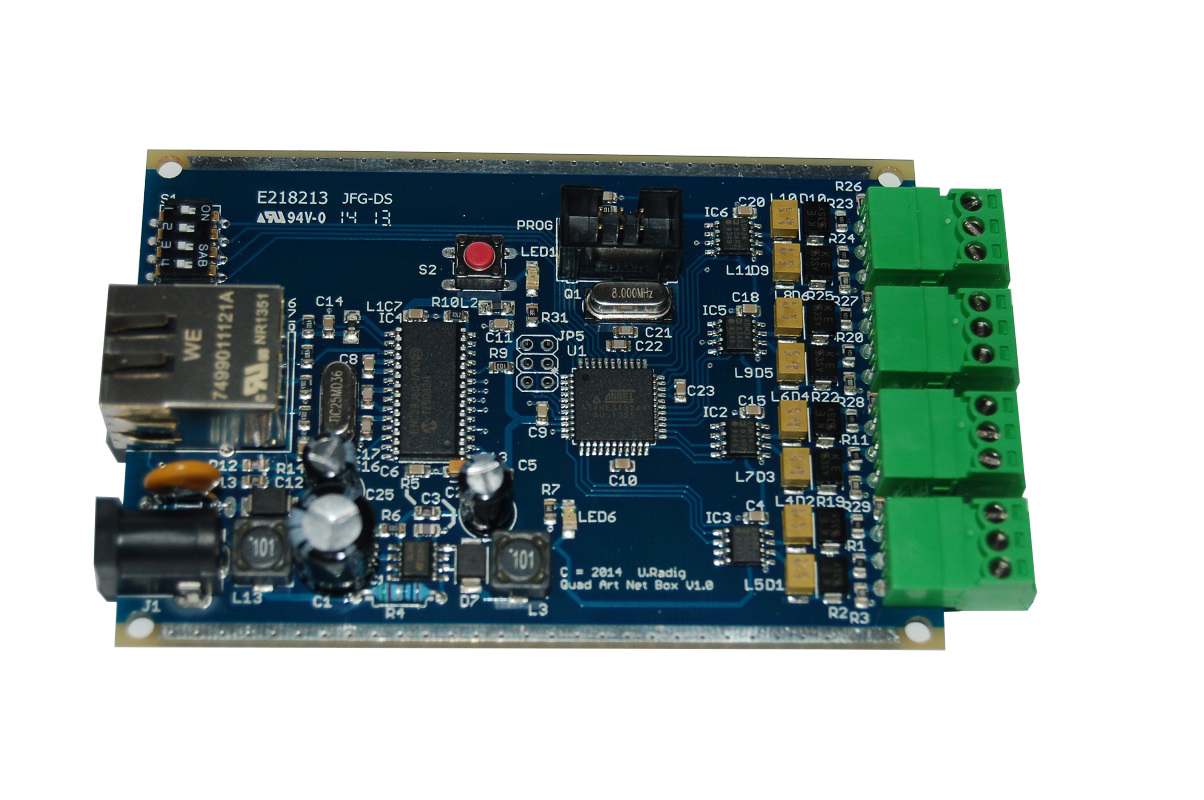

Das Quad Net Node gibt es in meinem Onlineshop! Alle SMD Bauteile sind schon verlötet. Der Prozessor ist programmiert, sowie die Hardware getestet.

Art Net QUADDas Quad Net Node ist ein PC <-> DMX Interface mit 4 DMX Universen. Dieses Modul arbeitet aber nicht wie so oft an einem USB Port sondern wird an das LAN (Local Area Network) angeschlossen. Dieses erfolgt entweder über ein Switch, oder direkt mit einem Crossoverkabel an der Netzwerkbuchse des heimischen PCs. Das Art-Net Protokoll welches auf UDP/IP basiert wurde von der Firma „Artistic Licence“ spezifiziert und ist frei verfügbar. Da es sich quasi als Standart durchgesetzt hat unterstützen viele Programme das Art-Net Protokoll, somit entfallen proprietäre Treiber für das Modul.

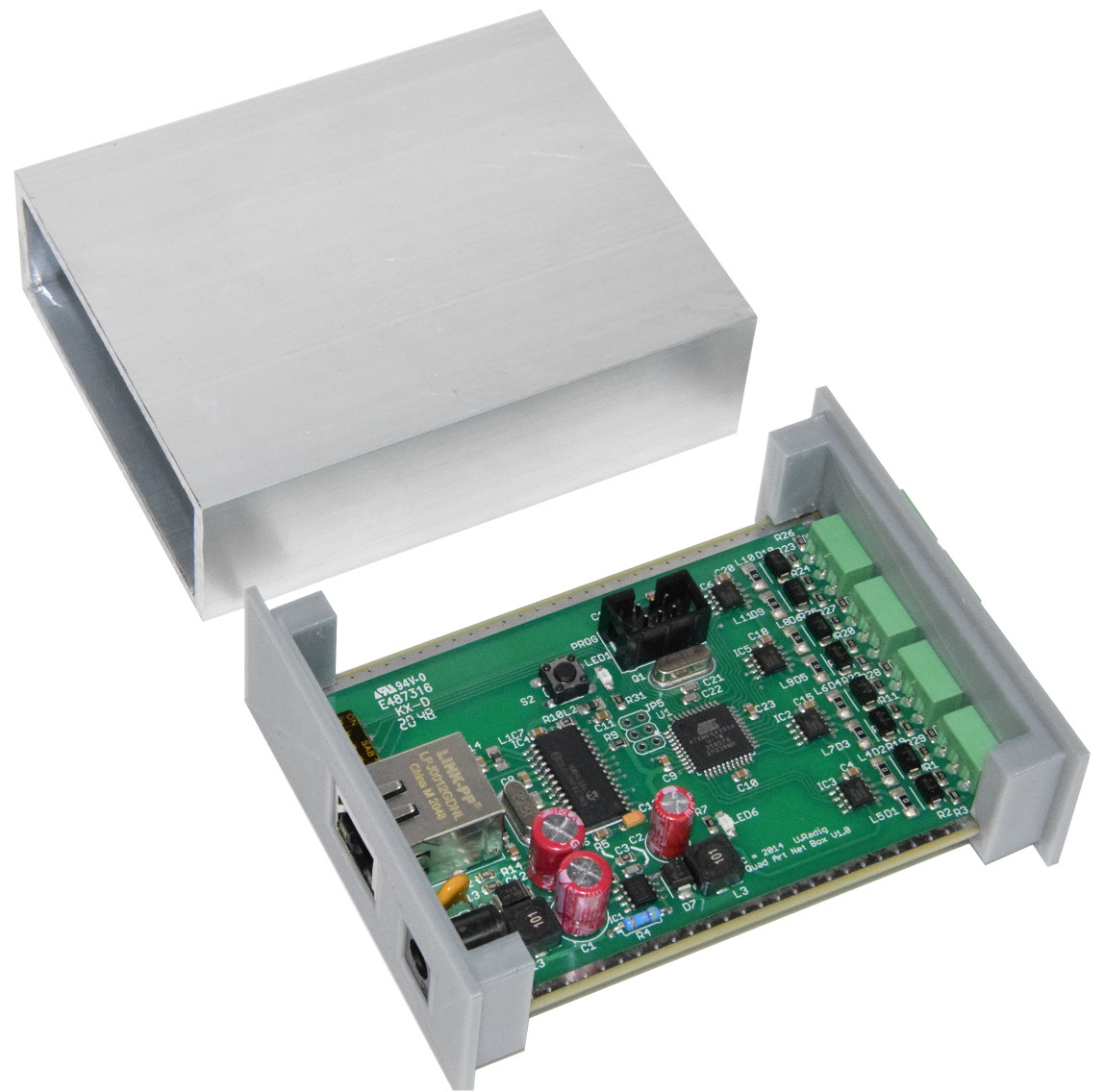

Im Download befindet sich ein STL File, für den 3D Drucker. Mit diesem File können zwei passende Seitenteile gedruckt werden. In Verbindung mit einem 80x30x3mm Alu Rechteckrohr mit einer Länge von 100mm habt Ihr ein passendes Gehäuse.

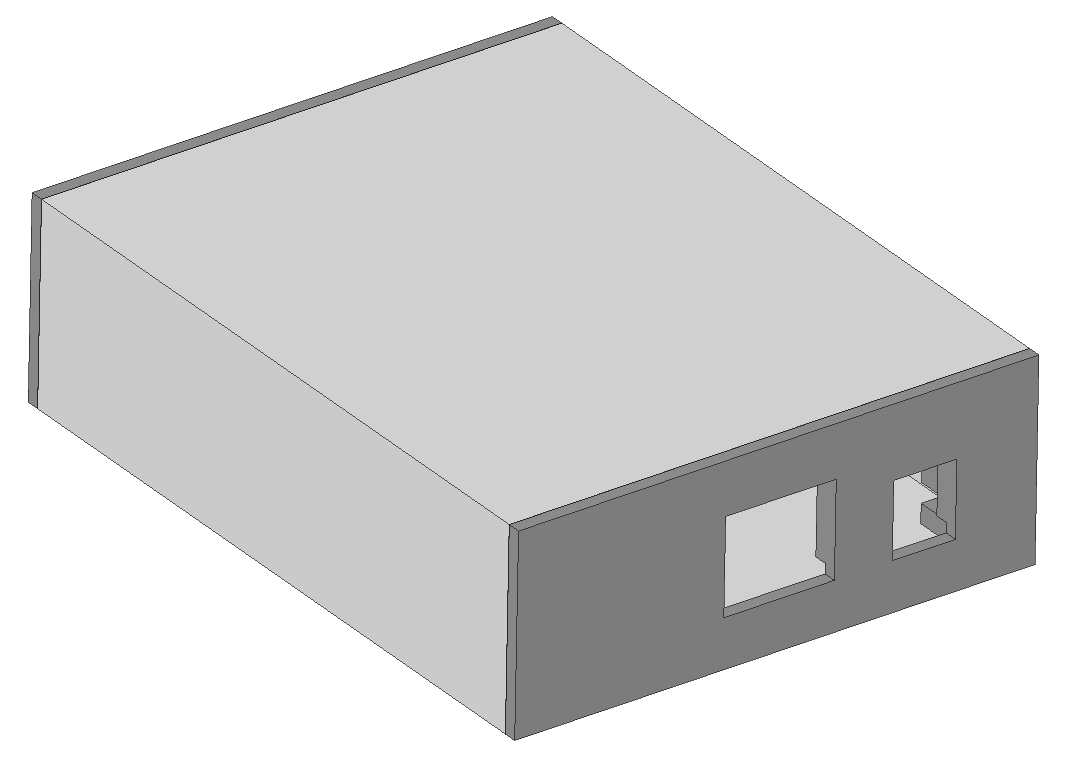

GehäuseGehäuse Zeichnung



Technische Daten:

  • Aluminium Gehäuse
  • Abmessungen (LxBxH): 104 x 80 x 30 mm
  • 4 DMX Universen 2048 Kanälen
  • LAN Verbindung (Ethernet) somit auch WLAN tauglich
  • galvanische Trennung zwischen Computer und DMX Bus
  • Status Anzeige und Link LEDs
  • Spannungsversorgung von 7V - 15V DC 200mA (Hohlstecker 2,1mm)
  • unterstützt 1 DMX Input und 3/4 DMX Output

Die Quad Art Net Box wird von folgenden Anwendungen/Apps unterstützt:

usw. alle Programme die Art-Net unterstützen!



Dateien Download:

Firmware_V2.6, Daten, Infos usw. (28.02.2021)



Download Vide





Art-Net ™ Designed by and Copyright Artistic Licence Holdings Ltd.
