EWMS 2030 (Event Wiedergabe- und Mediensteuerung 2030)

DMX aufnehmen, automatisch wiedergeben, per Trigger starten oder im Thru-Betrieb direkt vom Lichtpult steuern.

Der EWMS 2030 ist ein kompaktes Gerät zur Aufnahme, Wiedergabe und Weiterleitung von DMX-Daten. Er eignet sich für Anwendungen, bei denen Beleuchtung nicht nur live über ein DMX-Pult gesteuert, sondern auch automatisch gestartet, gespeichert oder über Trigger-Eingänge ausgelöst werden soll.

Das Gerät verbindet klassische DMX-Steuerung mit automatisierten Abläufen. Dadurch eignet sich der EWMS 2030 sowohl für einfache Installationen als auch für Anwendungen, bei denen wiederkehrende Lichtabläufe zuverlässig und ohne Bedienpersonal ausgeführt werden sollen.



Typische Anwendungen

Raumbeleuchtung per Trigger
Über einen externen Schalter oder Kontakt kann eine Lichtszene gestartet oder ausgeschaltet werden. Damit lässt sich zum Beispiel eine Grundbeleuchtung automatisch einschalten, wenn ein Raum genutzt wird, und wieder abschalten, wenn keine Veranstaltung stattfindet.

DMX-Pult im normalen Betrieb
Ist bei einer Veranstaltung ein DMX-Lichtpult vorhanden, kann das eingehende DMX-Signal im DMX-Thru-Betrieb direkt an den Ausgang weitergegeben werden. Die Beleuchtung wird dann wie gewohnt über das Pult gesteuert.

Trigger mit Vorrang
Für Sonderfunktionen oder Sicherheitsfälle kann eine Trigger-Funktion Vorrang erhalten. So kann bei Bedarf eine definierte Lichtszene oder Notbeleuchtung ausgelöst werden – unabhängig vom normalen DMX-Betrieb.

Automatische Wiedergabe ohne Bedienpersonal
Gespeicherte DMX-Dateien können automatisch beim Einschalten oder über Trigger gestartet werden. Das ist interessant für feste Abläufe, Dekorationsbeleuchtung, Messeaufbauten oder wiederkehrende Veranstaltungen.

DMX-Szenen aufzeichnen und später wiedergeben
Lichtabläufe können direkt aufgenommen und später wieder abgespielt werden. Dadurch lassen sich einmal erstellte Szenen einfach wiederverwenden.



Hauptfunktionen

• DMX Thru – eingehendes DMX wird direkt weitergegeben
• Record – DMX-Daten auf SD-Karte aufzeichnen
• Play – gespeicherte DMX-Dateien wiedergeben
• Autoplay – Datei automatisch nach dem Einschalten starten
• Repeat – Wiedergabe einmalig oder in Schleife
• Trigger-Eingänge – Funktionen oder Dateien extern auslösen
• Trigger-Kombinationen – mehrere Eingänge gemeinsam auswerten
• DMX-gesteuerte Dateiauswahl – Dateien über einen DMX-Kanal auswählen
• DMX-gesteuerter Master – Playback über DMX-Kanal dimmen
• Record-Trigger über DMX-Kanal – Aufnahme per DMX starten und stoppen
• 4 x WS2812-Ausgänge – zusätzliche Datenausgänge für LED-Anwendungen
• Software-Update per SD-Karte – spätere Funktionsupdates möglich



Praxisbeispiel

Ein typischer Einsatzfall ist ein Veranstaltungsraum mit fester Grundbeleuchtung. Außerhalb einer Veranstaltung kann die Beleuchtung über einen Trigger automatisch ein- oder ausgeschaltet werden. Sobald bei einer Veranstaltung ein DMX-Pult vorhanden ist, wird das Lichtsignal im Thru-Mode direkt weitergegeben und die Anlage ganz normal über das Pult bedient. Für Sonderfälle oder definierte Zustände kann die Triggerung dabei Vorrang erhalten.



Bedienung und Aufbau

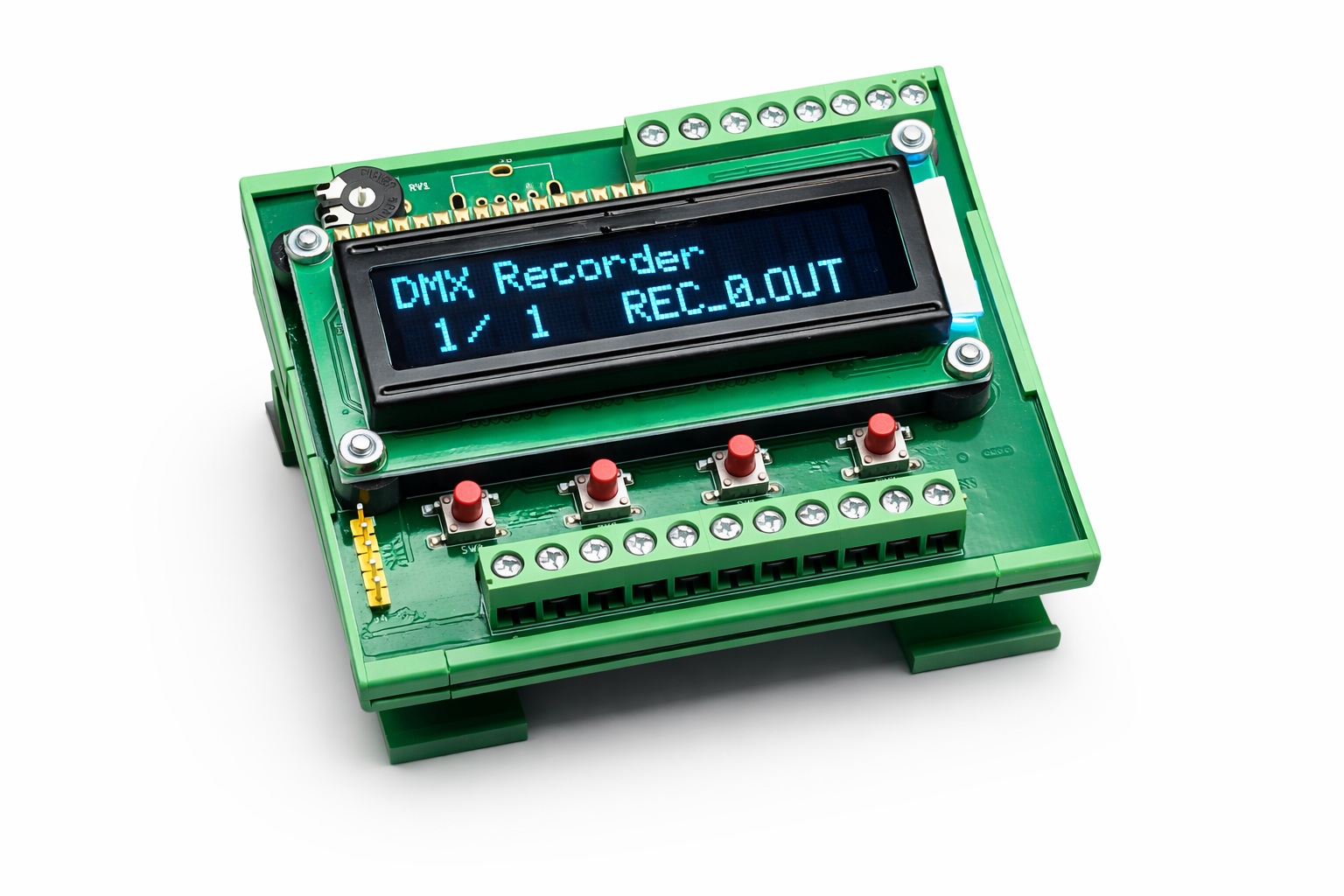

Der EWMS 2030 besitzt ein 2x16 Zeichen LCD und 4 Tasten zur direkten Bedienung am Gerät. Alle Einstellungen werden auf der SD-Karte gespeichert. Dadurch bleiben wichtige Konfigurationen wie Trigger, Autoplay oder Dateizuordnungen dauerhaft erhalten.

Die Wiedergabe kann direkt am Gerät gestartet werden. Auch eine laufende Wiedergabe im Play- oder Autoplay-Betrieb kann über die rechte Taste gestoppt werden.



Technische Eckdaten

• Betriebsspannung: 12 V DC
• Stromaufnahme: ca. 50–100 mA
• Schnittstellen: DMX In, DMX Out, Trigger-Eingänge, SD-Karte, WS2812-Ausgänge
• Anzeige: 2x16 LCD
• Bedienung: 4 Tasten



Bedienungsanleitung

Eine ausführliche Bedienungsanleitung mit Funktionsbeschreibung, Menüpunkten und typischen Anwendungen kann auf Wunsch bereitgestellt werden.



Kundenspezifische Anpassungen

Der EWMS 2030 kann bei Bedarf an die jeweilige Anwendung angepasst werden. Dazu gehören zum Beispiel geänderte Trigger-Funktionen, spezielle Abläufe, angepasste Menüs oder zusätzliche Steuerfunktionen.



Anfrage

Sie möchten den EWMS 2030 in einer Installation oder Veranstaltungstechnik einsetzen oder benötigen eine angepasste Variante? Dann nehmen Sie gerne Kontakt mit mir auf.
