DMX RDM Beamer Shutter

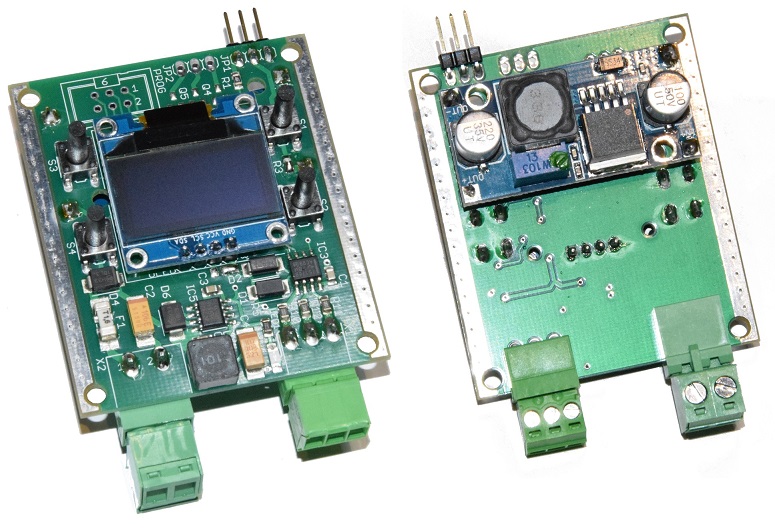

DMX Shutter LP

Anschlussplan



Das Ein und Ausschalten eines Videoprojektors lässt das Leuchtmittel sehr stark verschleißen, daher wird oft ein Mechanischer Shutter verwendet. Für die Ansteuerung eines Elektromotorischen Shutters wurde diese Leiterplatte entwickelt. Der DMX RDM Shutter bewegt über einen normalen Modellbau Servo eine Blende vor die Linse eines Videoprojektors. Als Servo verwende ich den kostengünstigen Towerpro MG996R (oft bei der Bucht zu finden). Die Ansteuerung erfolgt dabei über DMX. Die DMX Adresse wird über RDM oder via OLED Display und den Tastern eingestellt.



Die bestückte Leiterplatte findet Ihr im Onleineshop!

Dateien

Infos, Daten usw. (13.02.2019)
