Störungsunempfindlich
Die symmetrische Übertragung ist deutlich robuster als eine lange direkte TTL-Leitung.
Technisches Projekt & Dokumentation
WS2812 / WS2815 Range Extender
WS2812 · WS2815 · DIFFERENZIALSIGNAL
WS28XX Range Extender
Digitale LED-Signale störungssicher über große Entfernungen übertragen – bis zu 100 Meter und mehr.
100 m+Reichweite5 V / 12 V12 V nur am EmpfängerRJ45Flexible Verkabelung
FUNKTIONSPRINZIP
TTL-Signal symmetrisch und störungsarm übertragen

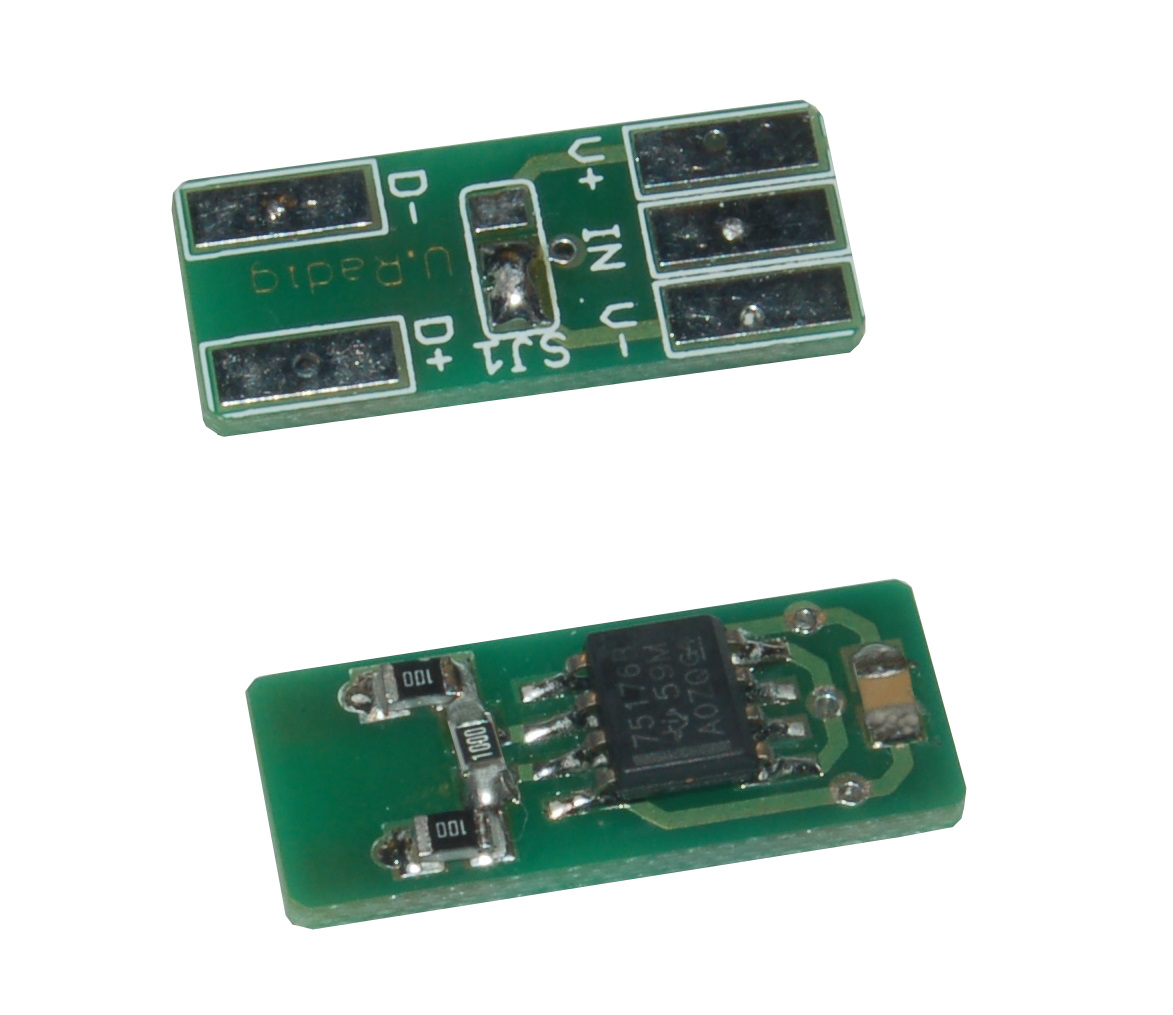

Zwei gleiche Platinen arbeiten als Sender und Empfänger. Der Sender wandelt das LED-TTL-Signal in ein Differenzialsignal; am Ziel wird daraus wieder das Signal für den LED-Strip.
Einfaches Prinzip
Eine Platine am Controller, eine zweite am LED-Strip – ohne aufwendige Konfiguration.
Mehrere Varianten
Für WS2812 mit 5 V, WS2815 mit 12 V sowie RJ45-Lösungen mit Daten- und Taktsignalen.

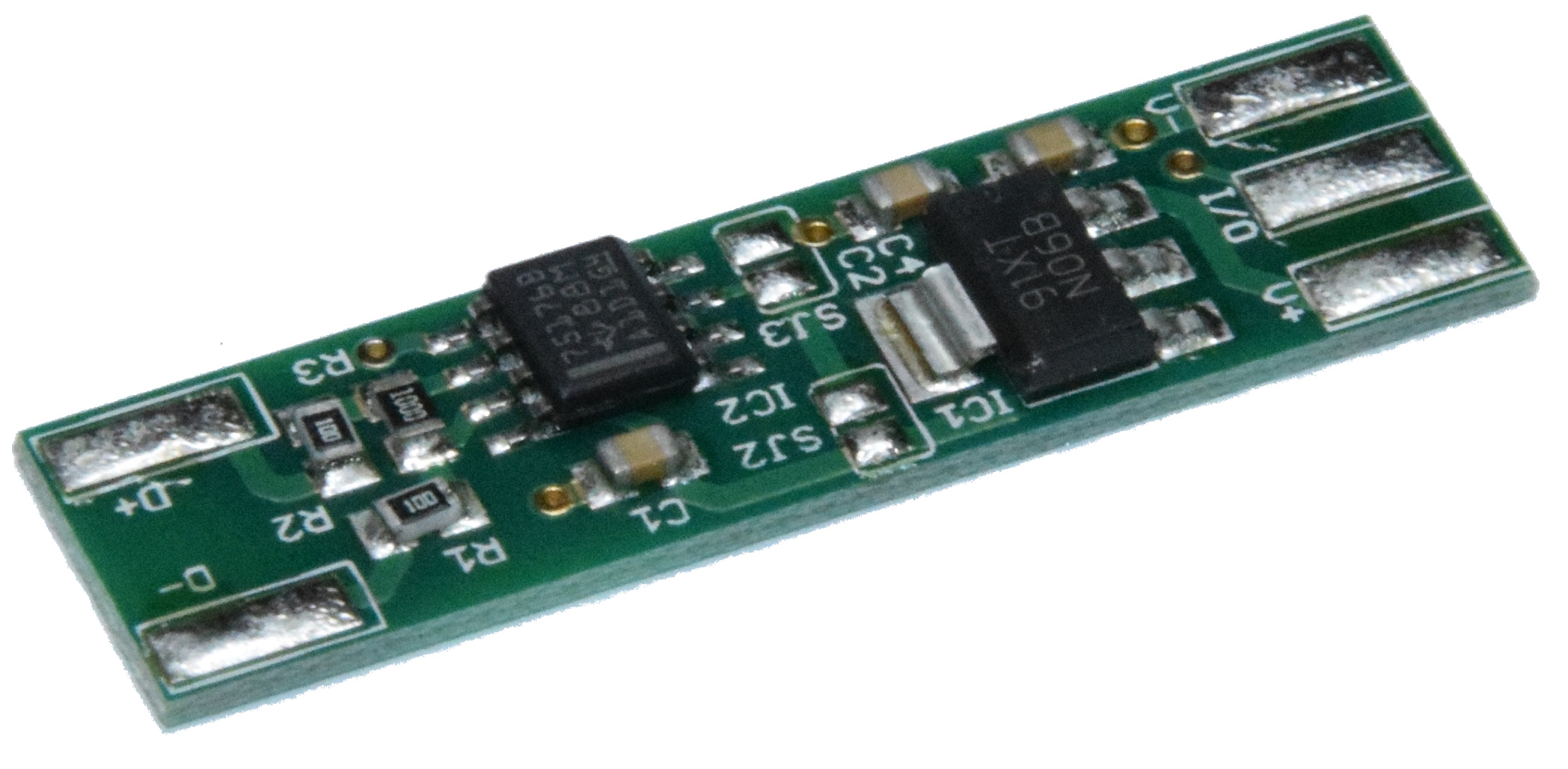

12-V-VARIANTE
Für WS2815-Strips
Passende Ausführung für digitale 12-V-LED-Streifen und längere Installationswege.

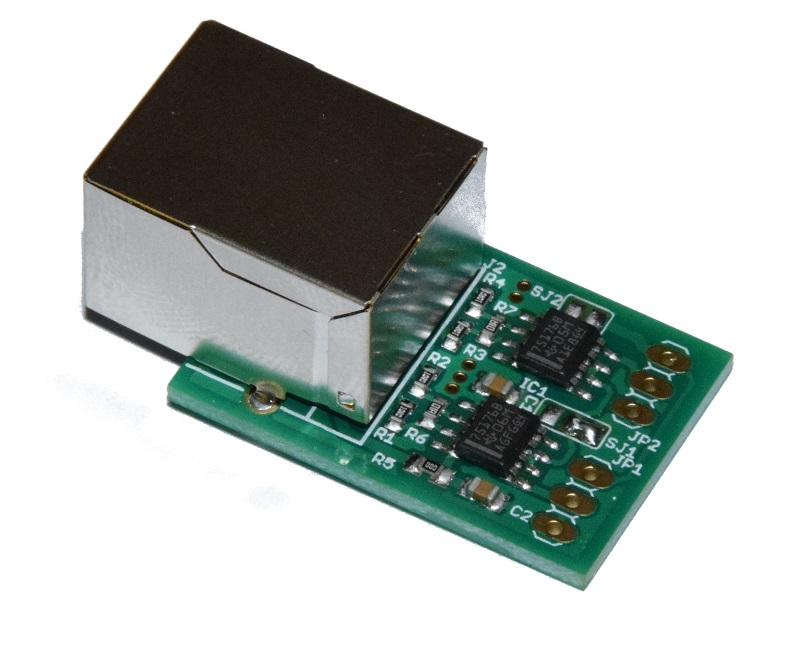

RJ45-VARIANTE
Zwei Datenleitungen oder Clock
Auch für LEDs mit Taktsignal oder zwei unabhängige LED-Strips mit jeweils einer Datenleitung.

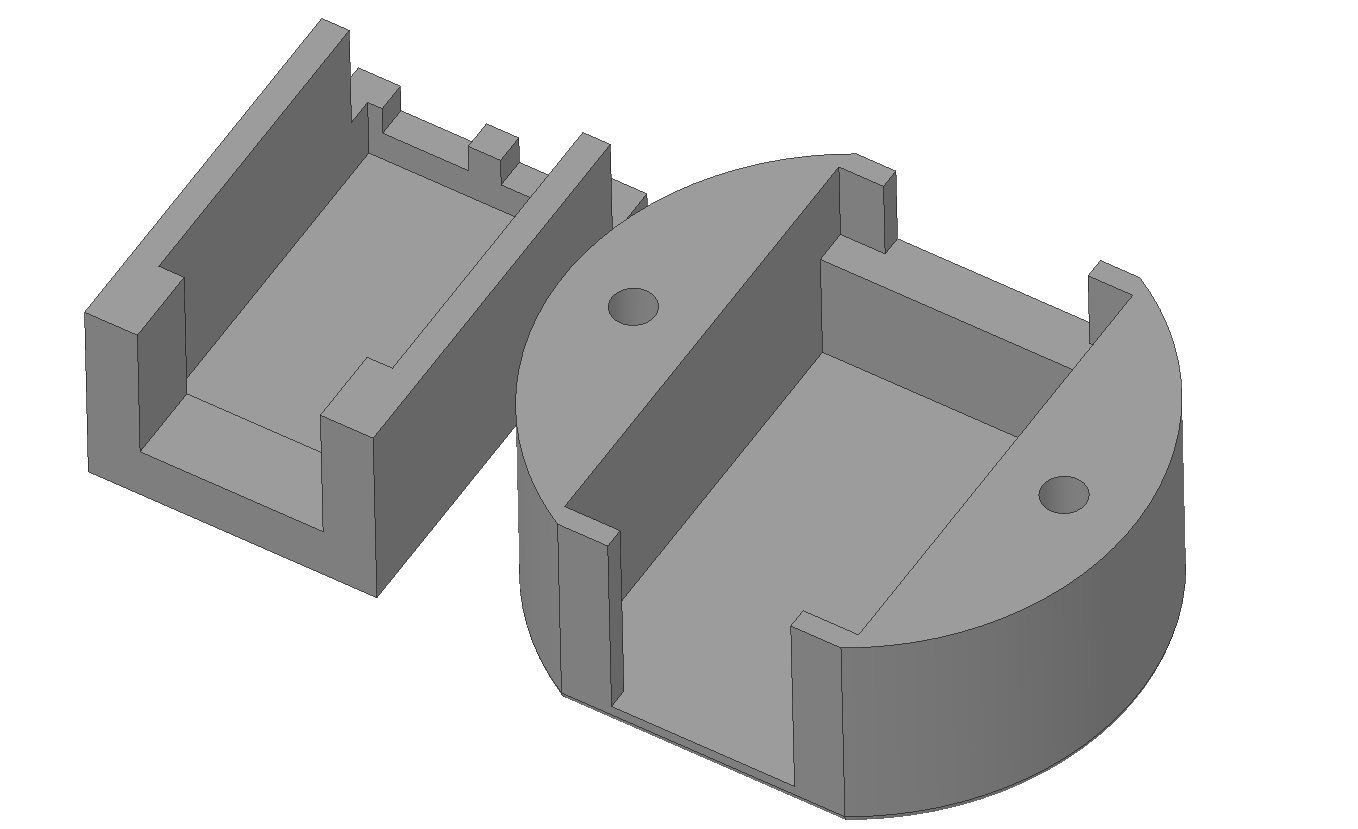

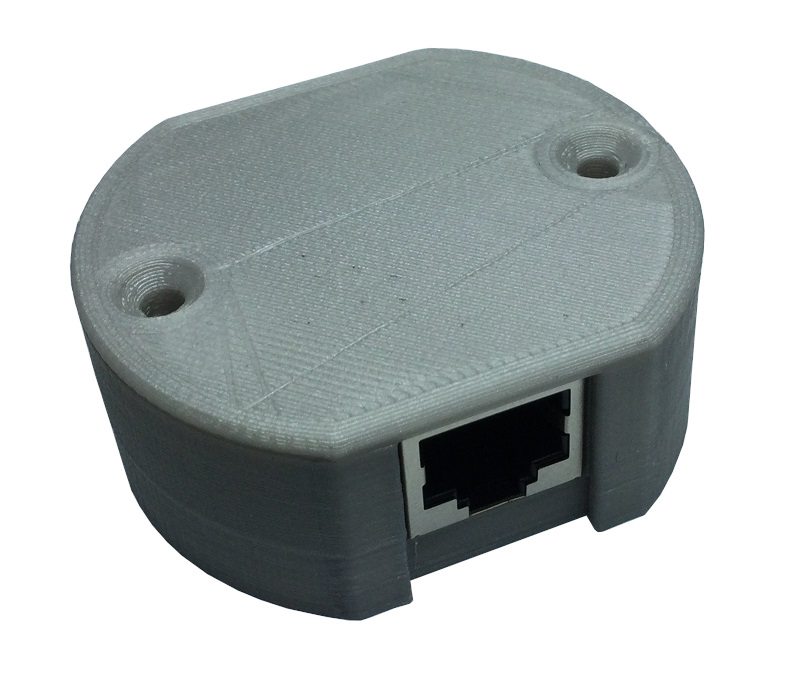

GEHÄUSE FÜR DEN 3D-DRUCK
Sauber geschützt und montiert
Zum RJ45 Range Extender gehört ein STL-Modell. Zwei gedruckte Teile bilden ein passendes Gehäuse für die Platine.
VIDEO
Range Extender im praktischen Einsatz
DOKUMENTATION
Schaltung und Aufbau im Handbuch
Alle wichtigen Informationen zum Anschluss und zu den Varianten finden Sie in der aktuellen Dokumentation.
WS28XX Range Extender Handbuch
