ESD-Target im Eigenbau
Für mein ESD-Projekt habe ich ein eigenes Strommesstarget konstruiert. Als Grundlage dient das Konstruktionsbeispiel in Anhang C der IEC 61000-4-2:2008. Das Target dient dazu, den Stromverlauf einer elektrostatischen Entladung über eine geeignete Messkette mit einem Oszilloskop zu erfassen.
Das mechanische CAD-Modell und das Platinenlayout habe ich selbst erstellt. Die STEP-Datei sowie die Gerber- und Bohrdaten stelle ich hier zum Download bereit, damit sich das Projekt nachvollziehen und für eigene Aufbauten anpassen lässt. Die Anschlussbuchse ist im CAD-Download nicht enthalten und muss passend zur verwendeten Ausführung ergänzt werden.

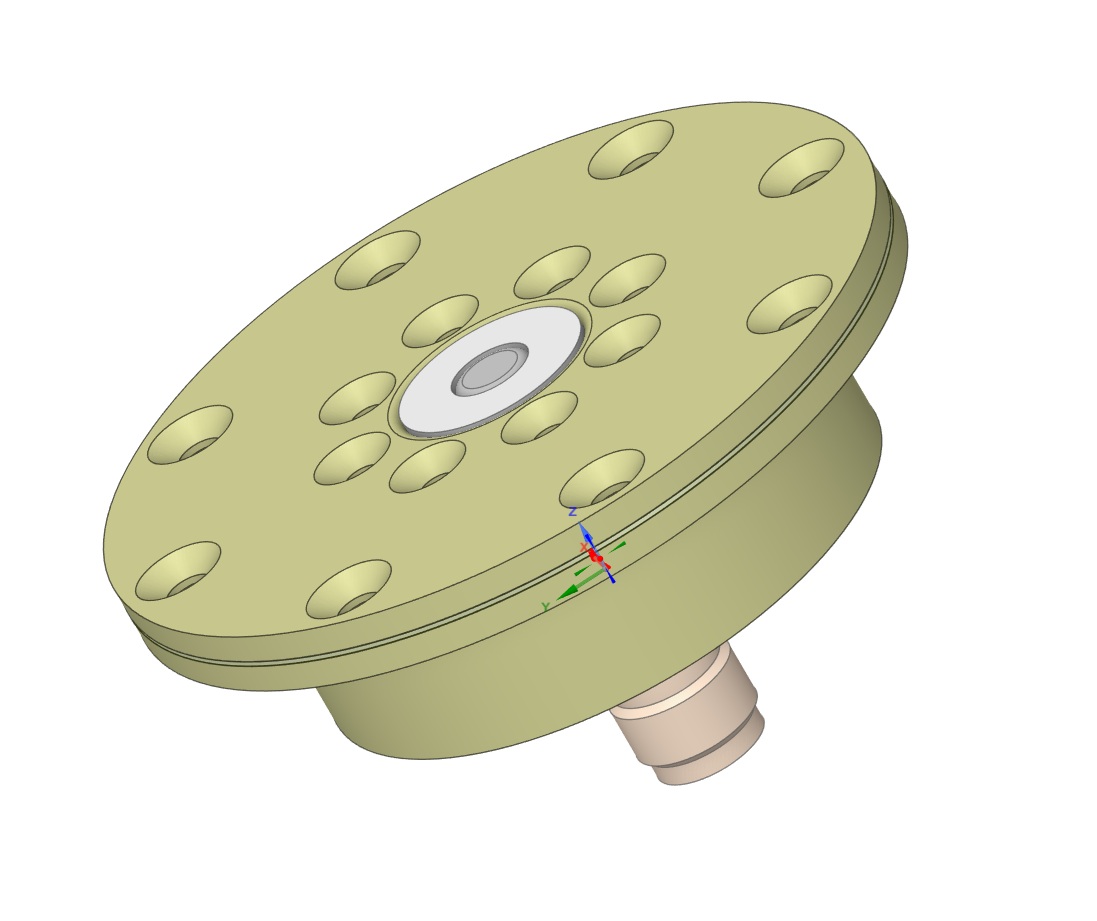

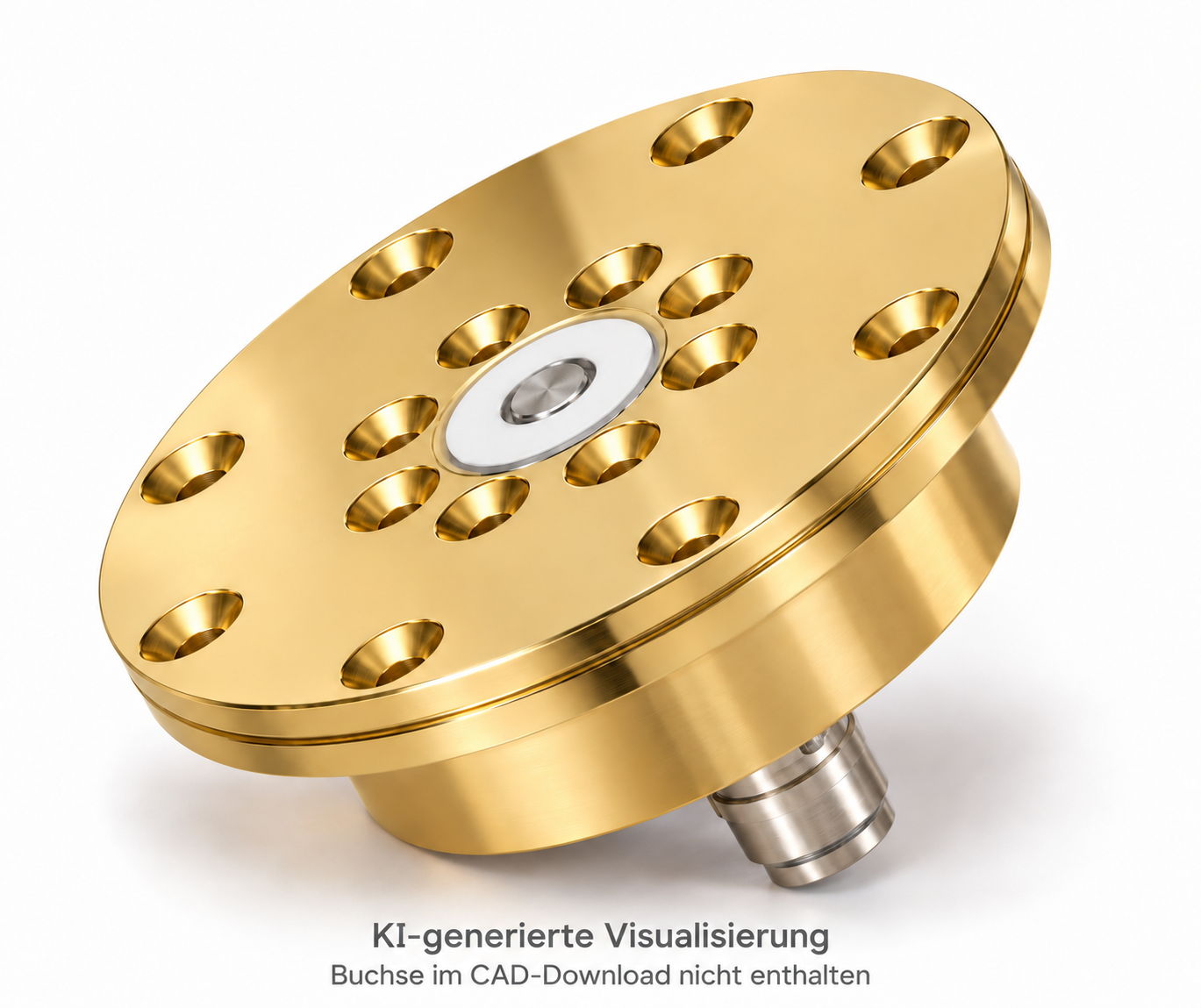

Die Bilder zeigen den CAD-Entwurf und eine KI-generierte Visualisierung mit goldfarbener Oberfläche. Die Visualisierung ist kein Foto eines gefertigten Targets und zeigt keine verbindliche Material- oder Oberflächenausführung.
Das Projekt befindet sich im Entwicklungsstand. Eine messtechnische Verifikation beziehungsweise Kalibrierung steht noch aus; eine nachgewiesene Normkonformität wird daher nicht zugesichert. Die Dateien dokumentieren meinen Eigenbau und ersetzen weder die Norm noch die Prüfung des fertigen Messaufbaus.
Download: CAD-Modell im STEP-Format sowie Gerber- und Bohrdaten der Platine.
