RADIG Digital LED Controller - Art-Net/sACN für digitale LED-Strips
Bis zu 2.728 RGB-Pixel · 8 parallele Ausgänge · 44 FPS bei Volllast getestet

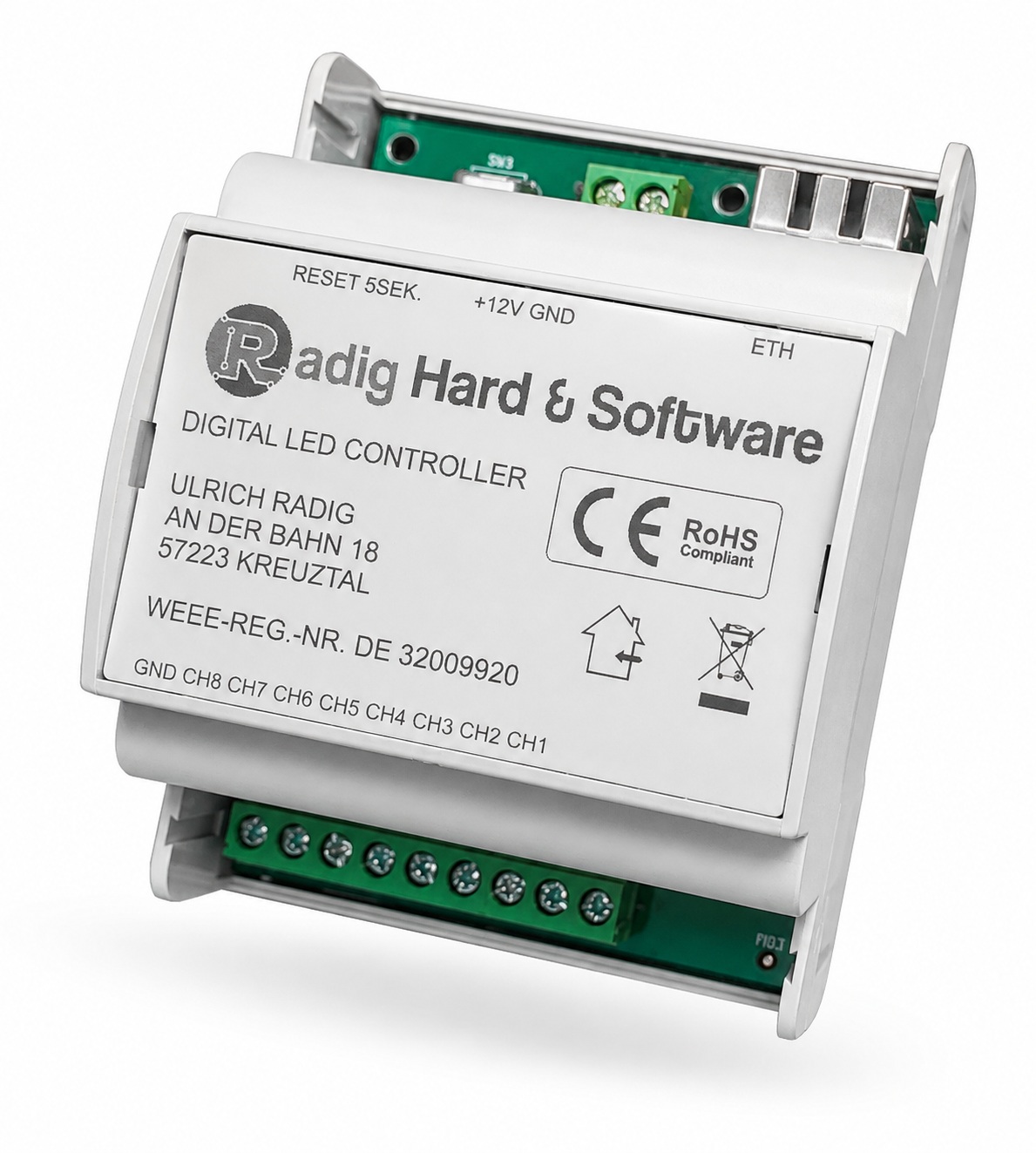

RADIG Digital LED Controller
Professionelle Netzwerksteuerung für digitale LED-Strips – flexibel über Ethernet oder WLAN, komfortabel im Browser konfiguriert.
Lichtsteuerung, die mit dem Projekt wächst
Der Controller empfängt Art-Net oder sACN und verteilt die DMX-Kanäle auf acht unabhängig konfigurierbare Pixel-Ausgänge. Ideal für Architekturlicht, Bühneninstallationen, Messebau und anspruchsvolle LED-Projekte.
Zwei Netzwerkwege
100-Mbit/s-Ethernet für feste Installationen und WLAN für flexible Inbetriebnahme und Service.
Acht Pixel-Ausgänge
Universen, Startkanäle, Pixelzahl und Farbreihenfolge lassen sich je Ausgang gezielt konfigurieren.
Browser statt Spezialsoftware
Responsive Weboberfläche für Konfiguration, Live-Status, Diagnose und Updates.
Getestete Pixelzahl und Geschwindigkeit
Bis zu 300 FPS sind bei kurzen LED-Ketten möglich. Weil eine Bildrate ohne Pixelzahl wenig aussagt, nennt RADIG Hard & Software immer beide Werte und legt die Testbedingungen offen. Die acht Ausgänge arbeiten parallel.
WS2811 / WS2812B
341 Pixel je Ausgang
8 parallele Ausgänge mit insgesamt 2.728 RGB-Pixeln wurden erfolgreich am realen Controller betrieben.
Praxistest unter Volllast
44 FPS ohne Verluste
Im Praxistest mit 16 Universen und allen 2.728 Pixeln wurden 3.520 von 3.520 Paketen verarbeitet – ohne Paket- oder Ausgabeverluste.
APA102
682 Pixel je Daten-/Taktpaar
4 Daten-/Taktpaare mit insgesamt 2.728 RGB-Pixeln wurden erfolgreich getestet. Bei maximaler Pixelzahl wurden ca. 36 FPS erreicht.
Transparent statt nur werbewirksam: 300 FPS sind eine erreichbare Spitzenrate bei entsprechend geringer Pixelzahl. Der dokumentierte Volllasttest umfasst 2.728 RGB-Pixel, 16 Universen und 44 FPS ohne Verluste. Bei weniger Pixeln steigt die mögliche Ausgaberate.
Die wichtigsten Funktionen
- Art-Net 4 und sACN/E1.31 über Ethernet oder WLAN
- 8 logische LED-Ausgänge mit separater Universe-Zuordnung
- WS2811, WS2812B und APA102 Daten-/Taktpaare
- RGB, RBG, GRB, GBR, BRG und BGR Farbreihenfolge
- Automatische, manuelle und protokollbasierte Synchronisierung
- Live-Dashboard mit Netzwerk-, Paket-, Ausgangs- und Speicherstatus
- Getrennte Web- und Firmware-Updates über den Browser
Technische Eckdaten
- Controller
- ESP32-S3
- Versorgung
- 12 V DC
- Eigenstromaufnahme
- max. 150 mA, ohne angeschlossene LED-Lasten
- Netzwerk
- Ethernet 100 Mbit/s, WLAN 2,4 GHz
- Protokolle
- Art-Net 4, sACN / E1.31
- Ausgänge
- 8 parallele Pixel-Ausgänge
- Kapazität
- bis 2.728 RGB-Pixel
- Volllasttest
- 44 FPS, 16 Universen, ohne Verluste
- LED-Typen
- WS2811, WS2812B, APA102
- Montage
- Hutschienengehäuse
