RDM Quad Net Node

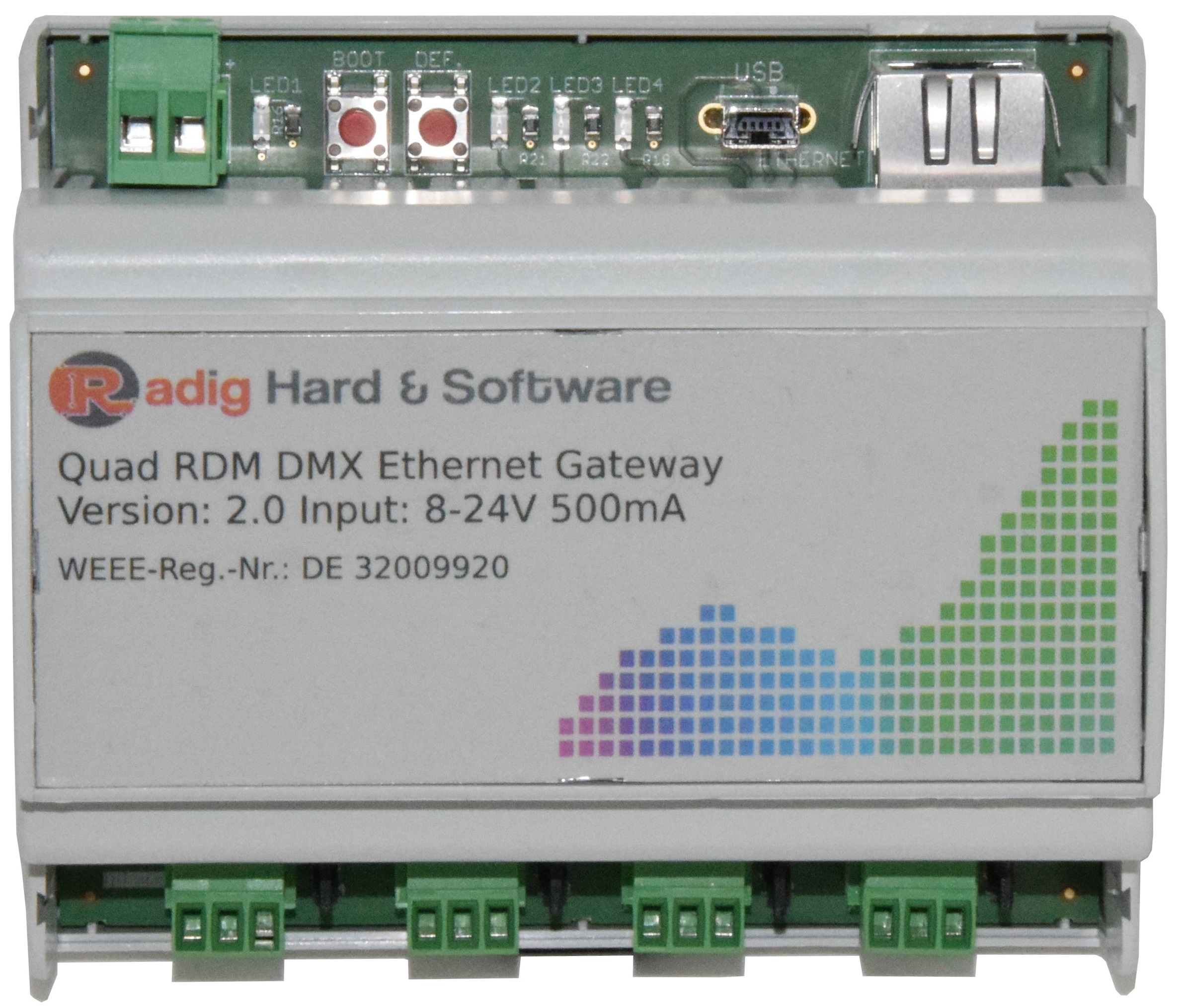

QUAD RDM DIN RAIL Version



Hier eine kleine Neuvorstellung eines 4 fach Art Net Node mit RDM / 100 MBit Netzwerk Schnittstelle und einem Leistungsstarken 32Bit ARM Processor.

Das Quad RDM DMX Ethernet Gateway Modul für die Hutschiene ist ein PC <-> DMX Interface mit 4 DMX Universen. Dieses Modul arbeitet aber nicht wie so oft an einem USB Port sondern wird an das LAN (Local Area Network) angeschlossen. Dieses erfolgt entweder über ein Switch, oder direkt mit einem Crossoverkabel an der Netzwerkbuchse des heimischen PCs. Das Art-Net Protokoll welches auf UDP/IP basiert wurde von der Firma „Artistic Licence“ spezifiziert und ist frei verfügbar. Da es sich quasi als Standard durchgesetzt hat unterstützen viele Programme das Art-Net Protokoll, somit entfallen proprietäre Treiber für das Modul.



Technische Daten:

  • Abmessungen (LxBxH): 106mm x 90mm x 62mm
  • 4 RDM DMX Ausgänge oder 3 RDM DMX Ausgänge und 1 DMX Eingang
  • Spannungsversorgung 7 - 24 Volt 500mA
  • 100Mbit Ethernet Interface
  • Protokoll: ArtNet / RDM DMX
  • Software Update via USB
  • Gewicht: 0,125kg



Dateien Download

Software, Doku usw. (21.03.2021)



Art-Net ™ Designed by and Copyright Artistic Licence Holdings Ltd.
